Équipement et logiciel pour des études géophysiques: conception, fabrication, soutien, fourniture

Sources d'énergie MultiJack

Caractéristiques principales:
  • Taux de charge élevé
  • Flip-flop, source simultanée, séquences de code et support de sources multiniveaux
  • Haute puissance
  • Manipulation facile

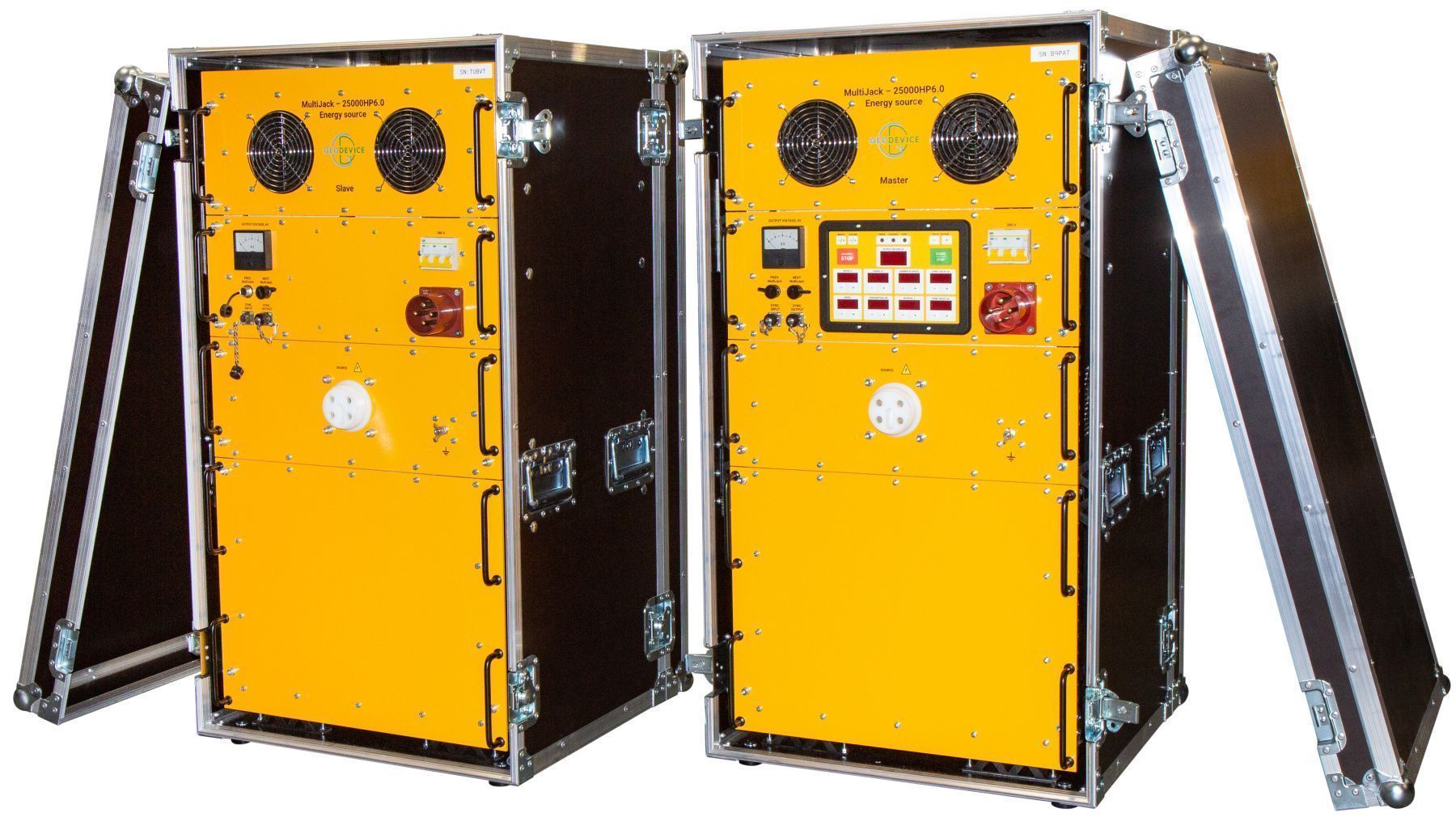

MultiJack-500HP1.5
MultiJack-500HP1.5 MultiJack-1250HP1.5 MultiJack-2500HP3.0 MultiJack-5000HP6.0 MultiJack-10000HP12 MultiJack-25000HP12 MultiJack-50000HP12 MultiJackPad Special edition
Prix: €17,990
+
Гарантия лучшей цены
The product was successfully added to basket

Sources d'énergie MultiJack assure le fonctionnement des sources sonores des sparkers et des boomers utilisés dans les levés géophysiques dans la zone des eaux avec profilage séismoacoustique continu (СSP), sismique haute résolution ou ultra haute résolution (HRS / UHRS) et VSP.

En plus de prendre en charge le mode de fonctionnement standard avec une source unique, les sources d’énergie MultiJack permettent de travailler dans un ensemble pour une mise en œuvre réussie des technologies les plus récentes:

  • Mode Flip-Flop
  • Source à plusieurs niveaux
  • Source simultanée
  • Tir codé

L’utilisation de sources à plusieurs niveaux permet d’obtenir une certaine directivité de la source, de contrôler la composition spectrale du signal généré et de modifier la forme de l’impulsion (la signature de la source). L’application de sources multiniveaux en conjonction avec des séquences de codes impulsionnels permet d’utiliser une onde fantôme comme source de signal utile.

L'utilisation de séquences de codes permet également de travailler avec des amplitudes de signaux générés beaucoup plus petites que les amplitudes de signaux sources dans une étude sismique standard avec une seule excitation du signal à chaque point de tir. Simultanément, l’énergie totale du signal enregistré est préservée sans perte de qualité des données.

Le déploiement de la technologie source simultanée (ou multi-prises de vues) permet d’obtenir un certain nombre d’avantages importants par rapport à l’utilisation de sources uniques:

Augmentation des détails de la recherche en utilisant plusieurs sources proches
Augmentation des détails de la recherche en utilisant plusieurs sources proches
Possibilité de déterminer les caractéristiques cinématiques et dynamiques du milieu géologique à des profondeurs supérieures à la longueur du système d'enregistrement
Possibilité de déterminer les caractéristiques cinématiques et dynamiques du milieu géologique à des profondeurs supérieures à la longueur du système d'enregistrement
La transition de la géométrie de tir en bande à la géométrie de tir en ligne en raison de la séparation de la source de part et d'autre du système d'enregistrement
La transition de la géométrie de tir en bande à la géométrie de tir en ligne en raison de la séparation de la source de part et d'autre du système d'enregistrement
Acquisition de données sismiques sur une large gamme d'azimuts en raison d'un système de remorquage non longitudinal de plusieurs sources
Acquisition de données sismiques sur une large gamme d'azimuts en raison d'un système de remorquage non longitudinal de plusieurs sources

Une caractéristique importante du système MultiJack lorsqu’on travaille en réseau est sa simplicité exceptionnelle : toutes les unités sont contrôlées par une seule télécommande MultiJackPad qui permet de configurer le mode de fonctionnement de chaque source d’énergie, y compris la détermination de l’intervalle entre les coups et leur énergie, indiquant la constante et retards de réponse accidentels, génération de séquences de code, ajustement du taux de charge (consommation d'énergie) et test de l'ensemble du système ou de chaque unité. De plus, les sources d'énergie MultiJack sont équilibrées par l'énergie d'impulsion maximale et le taux de charge, ce qui garantit des étapes d'observation standard à une vitesse de bateau typique de 3 à 5 nœuds.

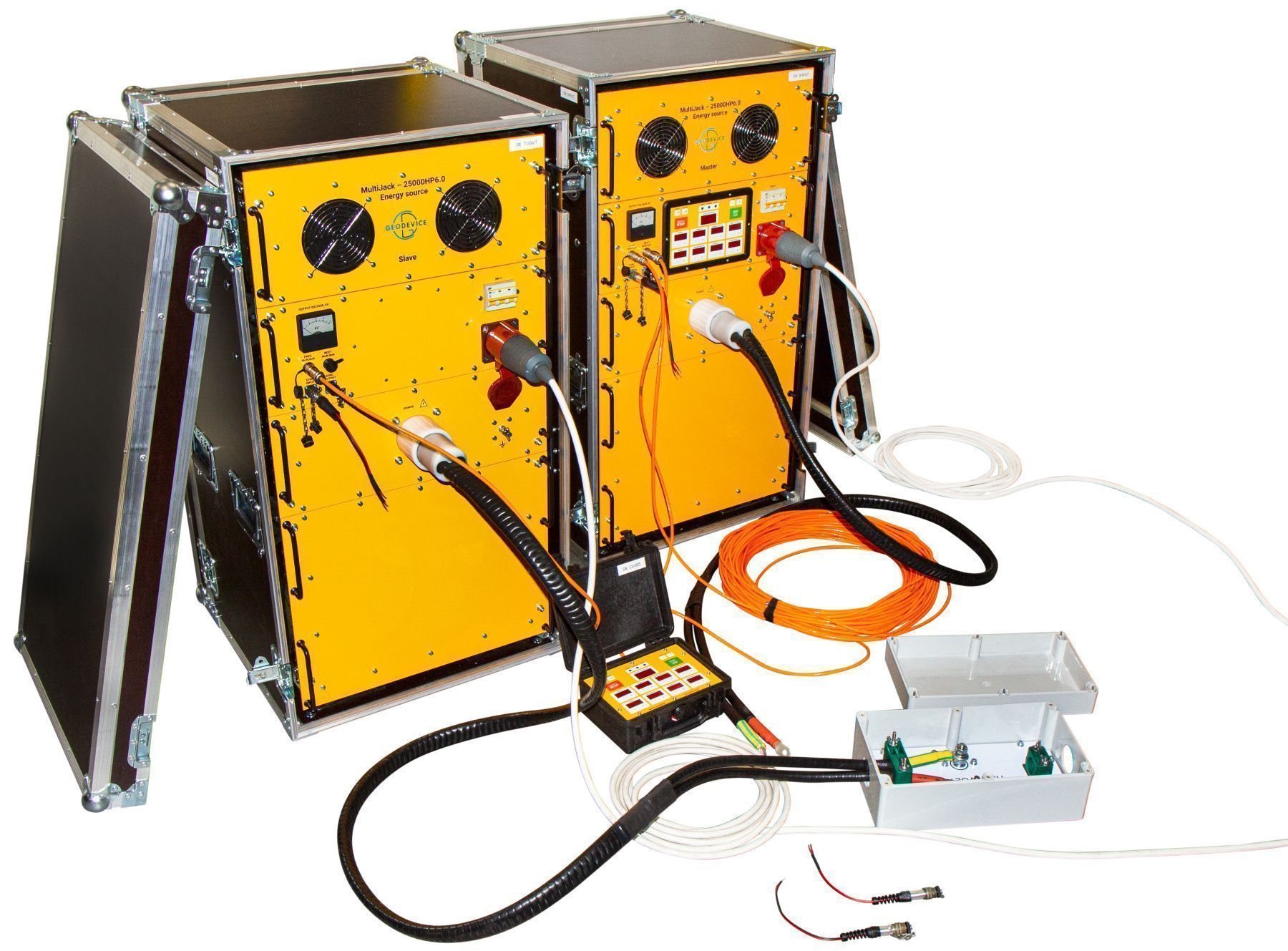

L'ensemble standard de sources d'énergie MultiJack comprend:
  • Unité MultiJack
  • Connecteur de synchronisation (2 pièces)
  • Câble d'alimentation
  • Module de commutation universel pour connecter la source
  • Kit de documentation
En plus des sources d'énergie MultiJack, les articles suivants peuvent être achetés:

Nous pouvons convenir lors de la fabrication, de la puissance et de la configuration requises pour votre utilisation. Pour la préparation correcte des spécifications de conception technique, veuillez nous contacter en utilisant n’importe quelle méthode indiquée sur le site.

MultiJack modèle 500HP1.5 1250HP1.5 2500HP3.0 5000HP6.0 10000HP12 25000HP12 50000HP12
Tension d'impulsion maximale 4 kV (6 kV (en option))
Type de chargeur chargeur d'impulsions
Mode déclencheur   externe / répétitif / manuel
Prise en charge des technologies d’enquête conventionnelle, bascule, source simultanée, source codée et multiniveau
Energie de fonctionnement 50‑500 J 50‑1 250 J 50‑2 500 J 50‑5 000 J 50‑10 000 J 50‑25 000 J 50‑50 000 J
Taux de charge 1 500 J/s 1 500 J/s 3 000 J/s 6 000 J/s 12 000 J/s 12 000 J/s 12 000 J/s
Durée minimale de fonctionnement à l'énergie minimale des impulsions 0.13 s 0.13 s 0.26 s 0.15 s 0.1 s 0.1 s 0.1 s
Durée minimale de fonctionnement à l'énergie maximale des impulsions 0.4 s 0.9 s 0.9 s 0.9 s 0.9 s 2.1 s 4.2 s
La distance minimale entre les points de tir sur l'énergie d'impulsion maximale et la vitesse du navire est de 3 à 5 nœuds 0.6-1 m 1.4-2.3 m 1.4-2.3 m 1.74-2.3 m 1.4-2.3 m 3.3-5.5 m 6.5-10.8 m
Alimentation secteur 110 or 220 V, 50 Hz 380 V, 50 Hz
Puissance absorbée maximale 1/2/3 kW 1/2/3 kW 1/2/3/4/5/6 kW 12 kW 12/24 kW
Dimensions hors tout 54×41×27 sm     58×56×50 sm
    58×59×69 sm
dépend de la personnalisation
Poids 20 kg 26 kg 74 kg 99 kg dépend de la personnalisation

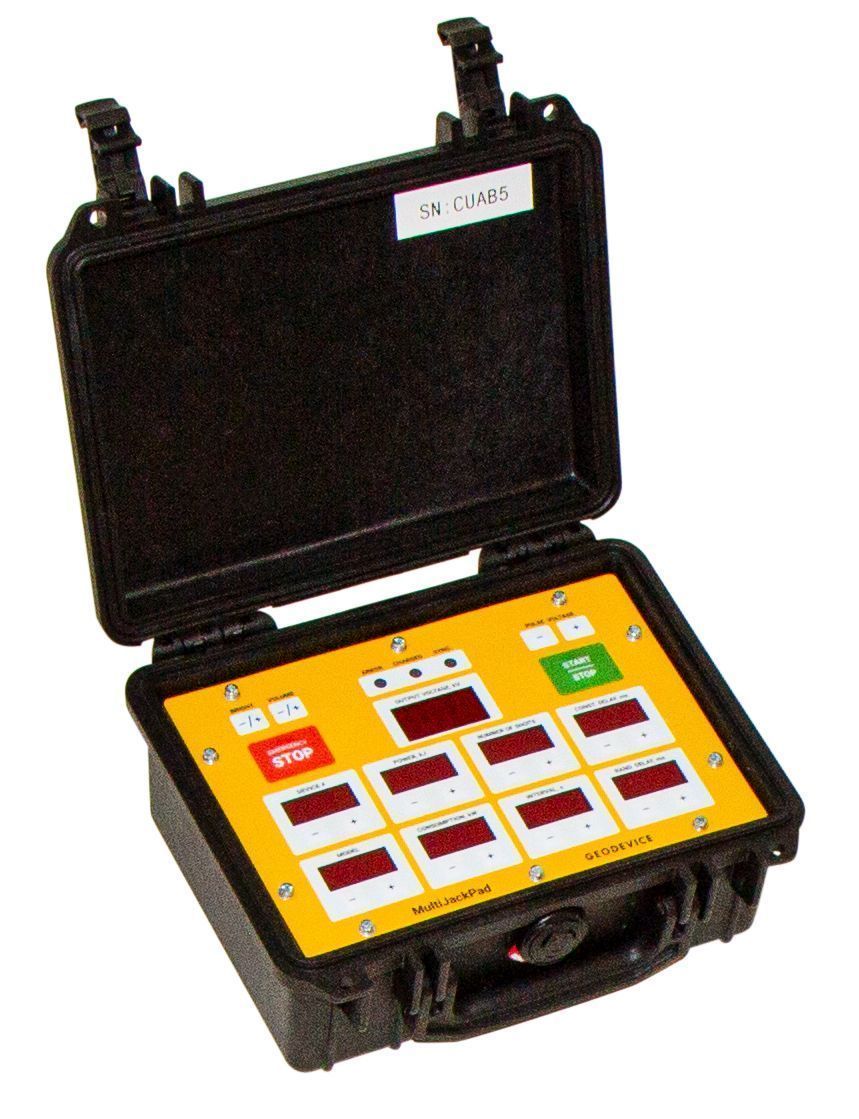

MultiJackPad
But de l'utilisation de la télécommande de MultiJack
Longueur maximale de la ligne de communication 100 m
Dimensions hors tout 24 × 19.8 × 10.9 sm
Poids 1.5 kg

Le fabricant se réserve le droit d'apporter des modifications à la conception des dispositifs n'altérant pas de manière significative les caractéristiques fonctionnelles du produit.
