Réseau sismique de forage multi-niveaux à 3C GStreamer-E avec système d'ancrage électromécanique

Caractéristiques principales:
  • Ancre entraînée par motoréducteur
  • Fixation fiable dans le puits
  • Contrôle individuel de l'ancrage des outils
  • Aucune limite sur le taux d'échantillonnage des données
  • Pour trous nus ou forages tubés jusqu'à 1000 m de profondeur
1 module / câble 100 m
1 module / câble 100 m 4 modules / espacement des modules 1 m / câble 100 m 8 modules / espacement des modules 1 m / câble 100 m Edition spéciale Ajouter du câble
Prix: sur demande
+
Ce produit a été ajouté avec succès à votre panier

GStreamer-E est un réseau sismique de forage multi-niveaux à 3C avec un ancre entraînée par motoréducteur dans chaque module. Le système a été dévéloppé pour le profilage sismique vertical (VSP en anglais), la diagraphie sismique downhole, la tomographie et les essais sismiques cross-hole (CST en anglais). Le contrôle individuel de l'ancrage des outils permet d’éliminer la tension des sections de câble intermodulaires et la connection accoustique le longue des celui-ci. L’ancrage contôlé permet également d’utiliser GStreamer-E dans des foragés tubés ainsi que dans des trous nus jusqu'à 1000 m de profondeur. Il peut être composé 1, 4 ou 8 géophones de forage à 3C.

Trois paires de géophones orthogonalement combinés avec une fréquence naturelle de 12 Hz ou 20 Hz sont utilisées comme éléments sensibles. Le signal peut être enregistré par presque toutes les stations sismiques. Sur demande, l'outil peut être équipé de capteurs de fréquence inférieure, mais cela augmentera légèrement ses dimensions.

GStreamer-E peut être équipé d’un connecteur pour géophone de référence en surface afin de contrôler la synchronisation source-station sismique et d’améliorer la précison du calcul des vitesses d’intervale.

GStreamer-E avec source de forage d’ondes de cisaillement polarisées horizontallement (SH) SHock est un ensemble d’équipements de pointe conçu pour les levés par la tomographie sismique cross-hole dans des puits secs et remplis d’eau avec une distance entre eux allant jusqu’à 30 m. La source GeoSV sera suffisante pour les essais sismiques cross-hole conformement à la norme ASTM D4428 / D4428M. Le sparker Pulse permet d’augmenter considérablement la distance entre les puits. Pour plus de détails sur ces techniques veuillez consulter nos articles. Toutes les sources de forage fonctionne à partir des sources d’impusions Jack.

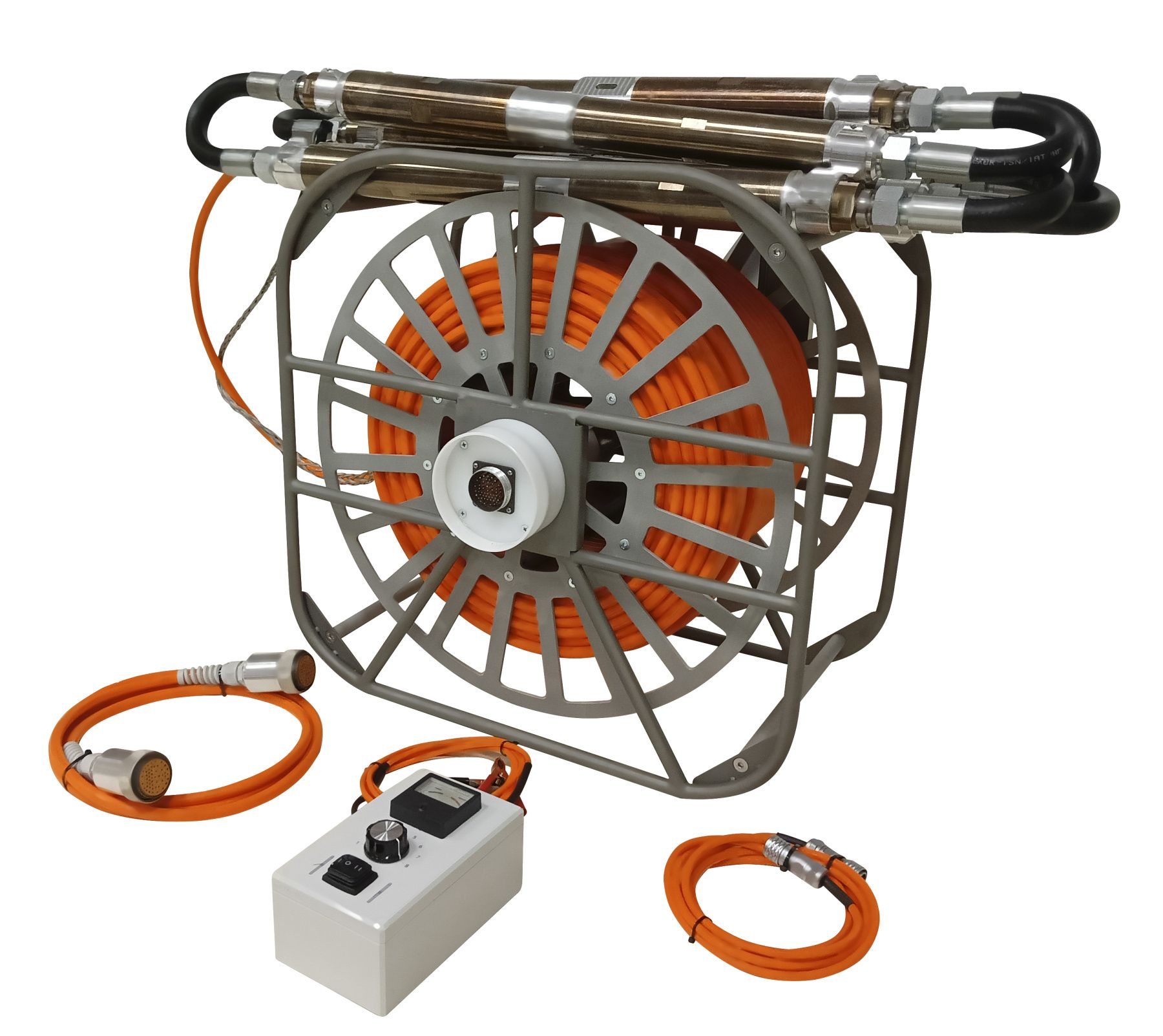

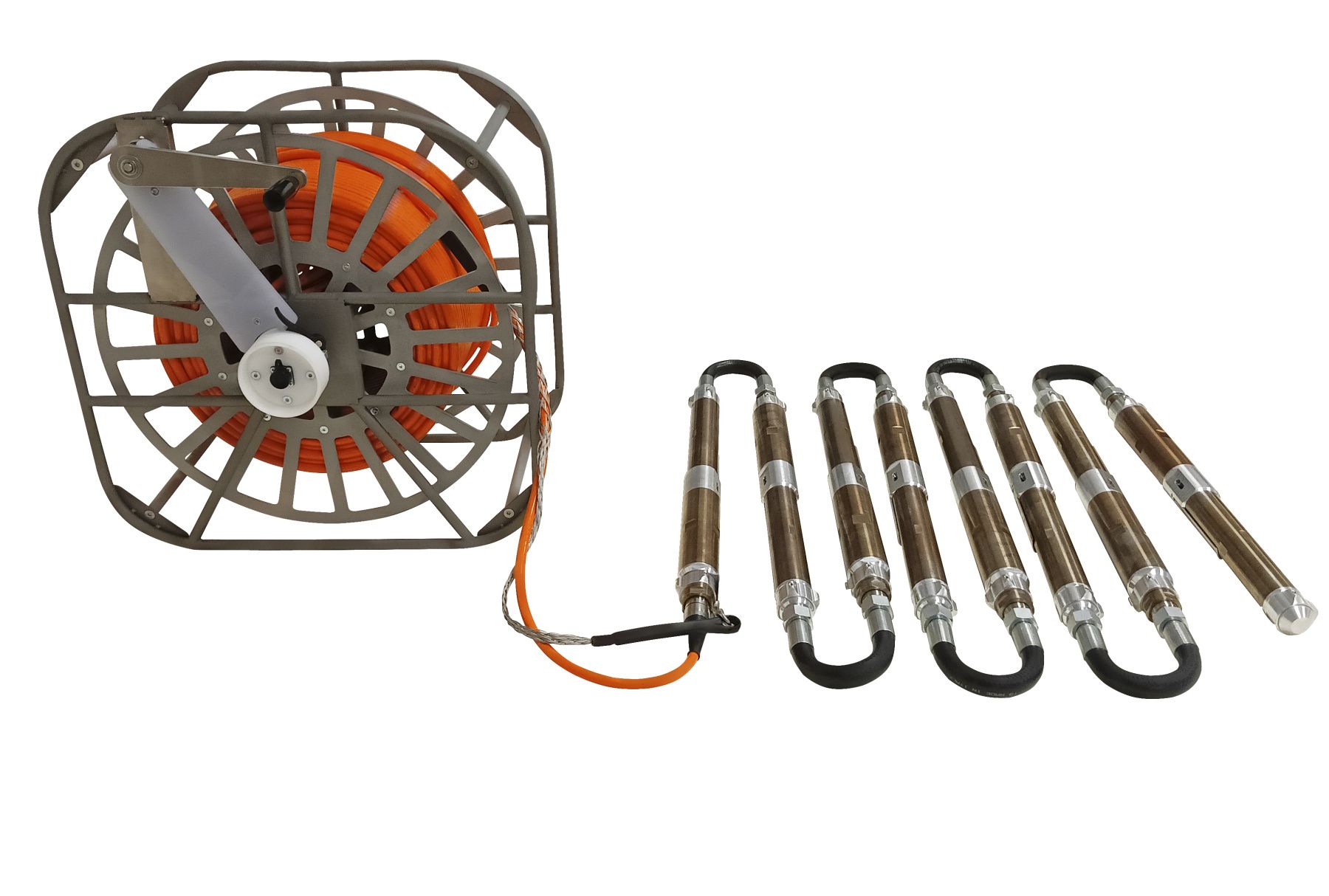

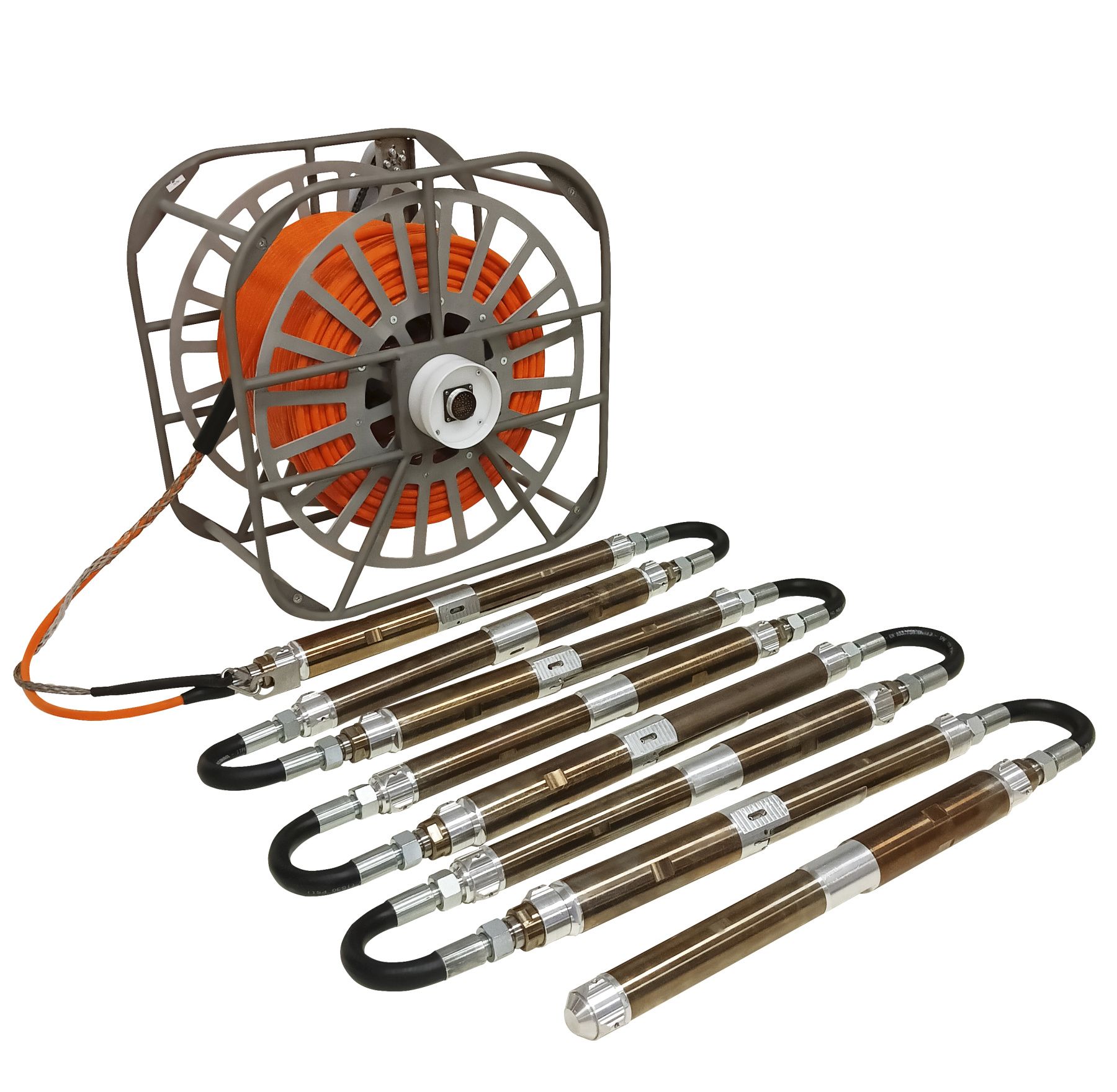

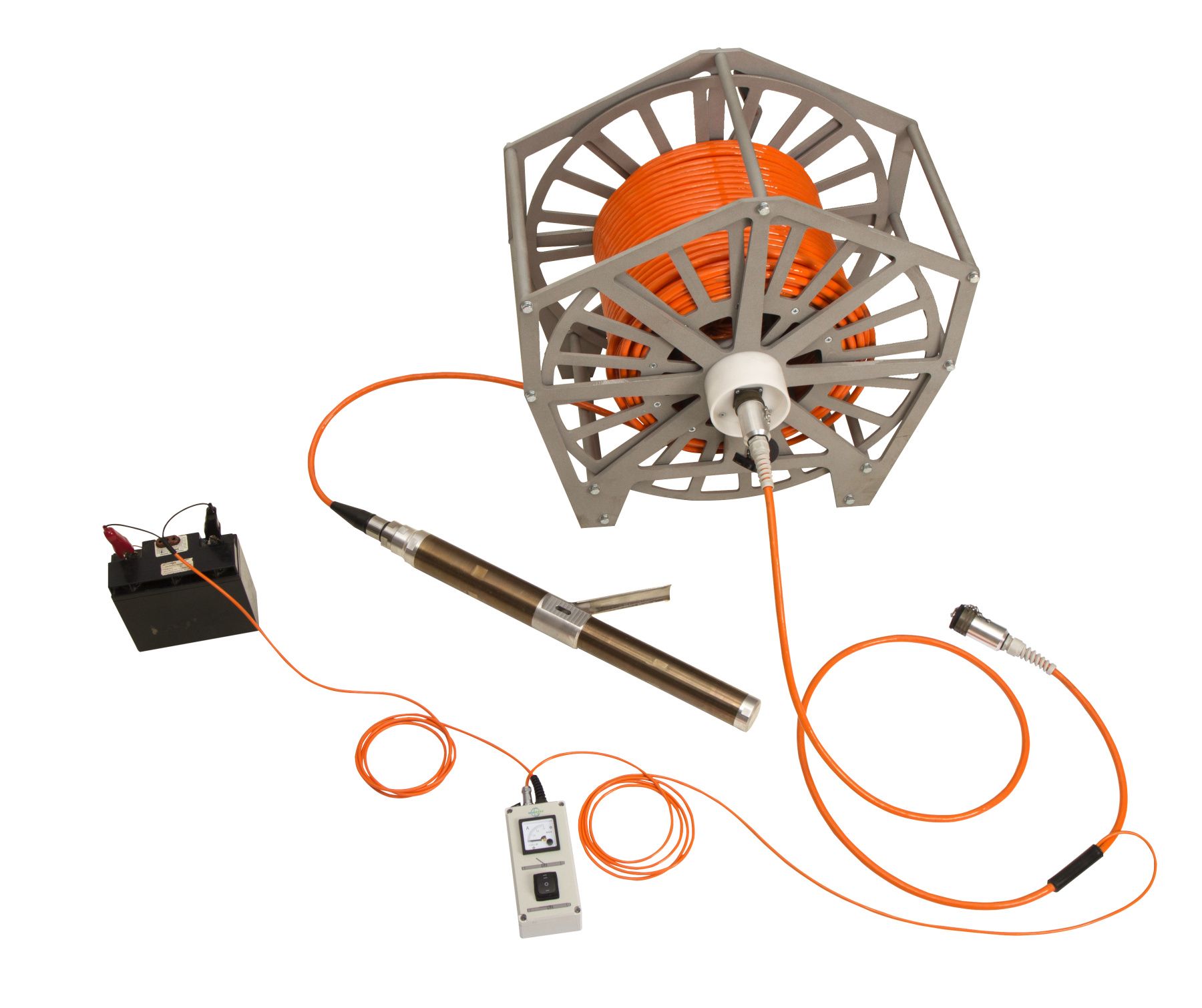

La sonde multi-niveaux GStreamer-E peut être fournie sur une bobine avec bague collectrice. L'efficacité et la sécurité des travaux dans les puits profonds sont assurées par les treuils BGW et BGW light.

Contenu du colis :

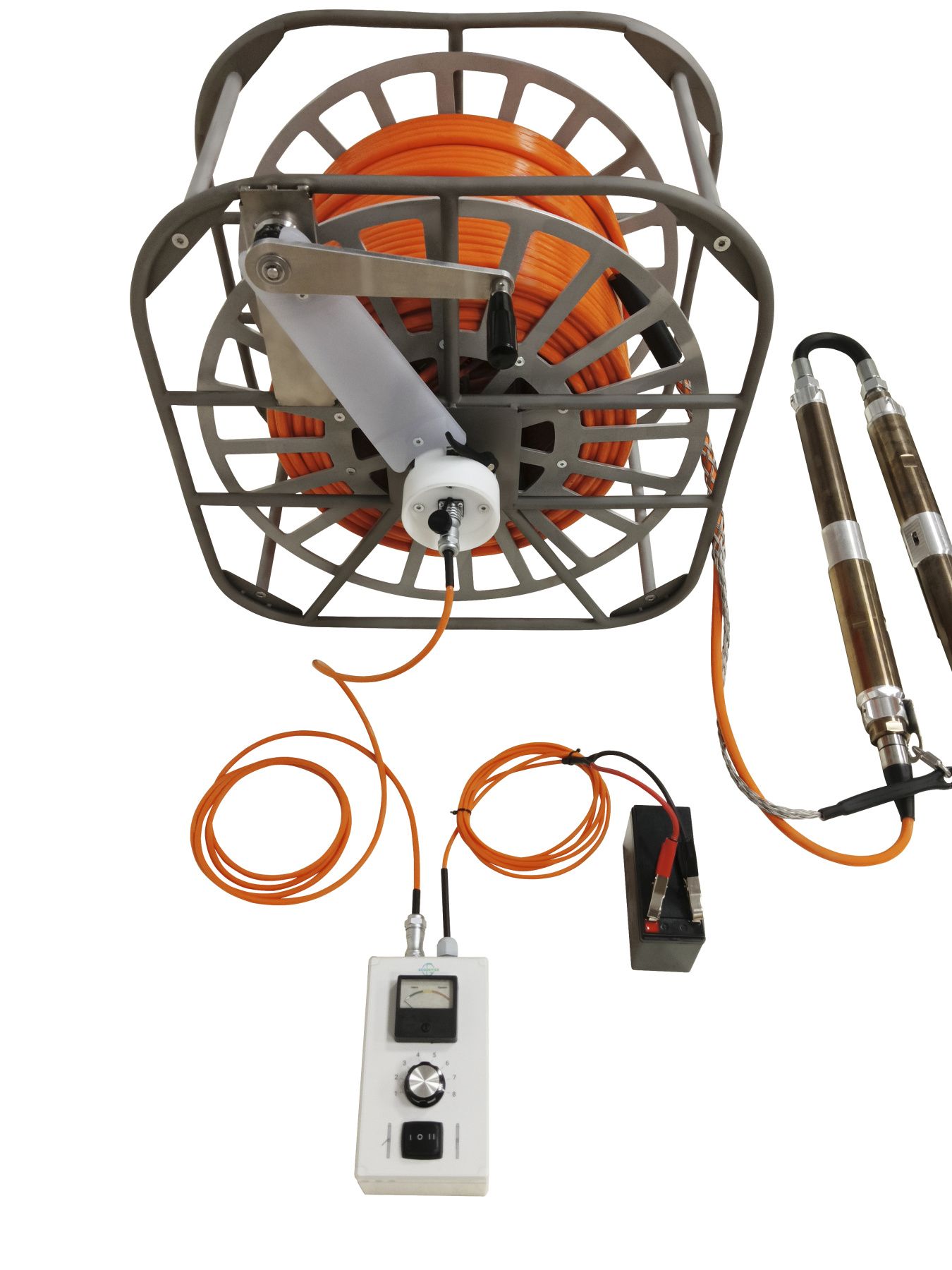

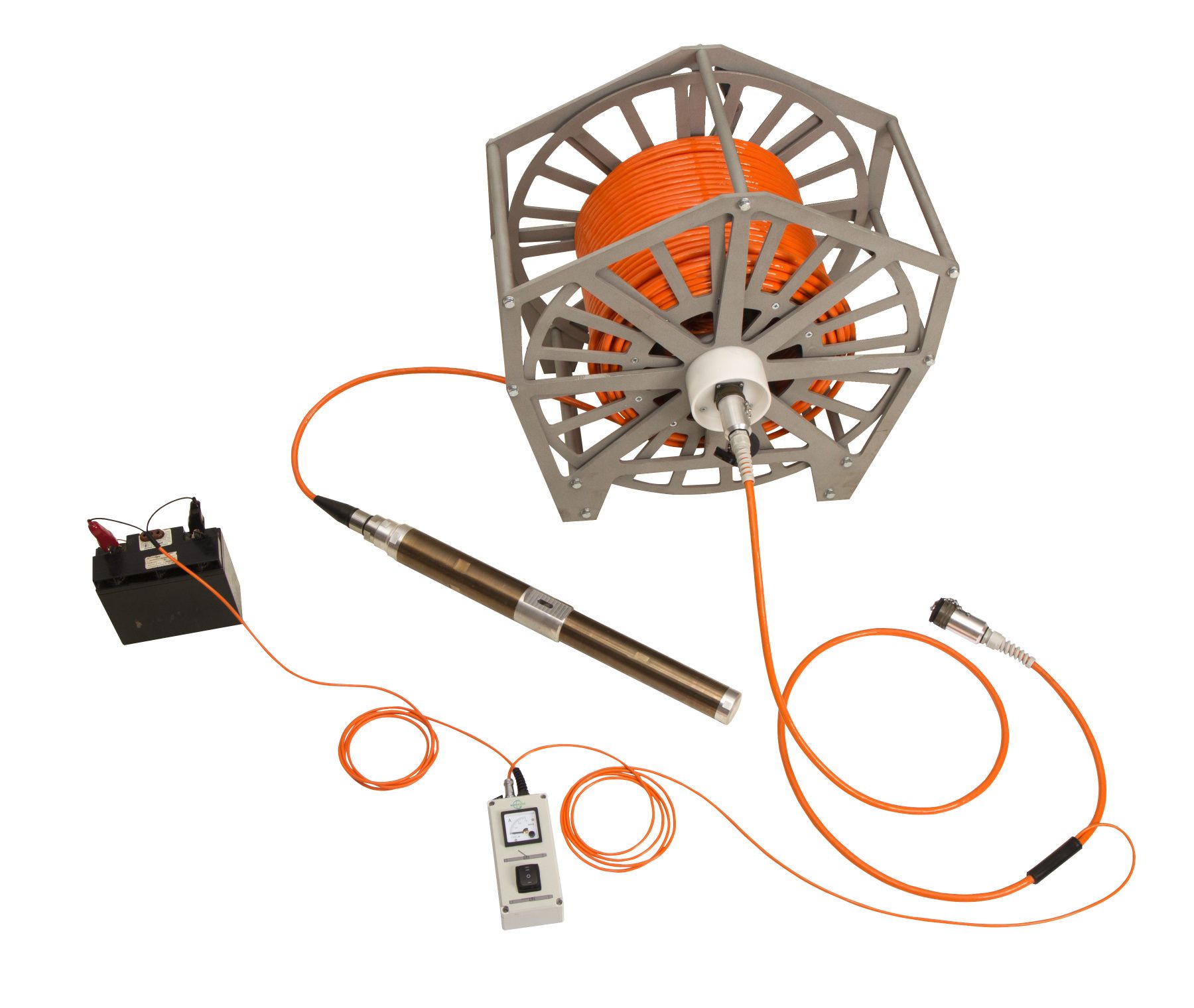

    Système à 3C à un seul niveau :
  • Outil GStreamer-E sur cable

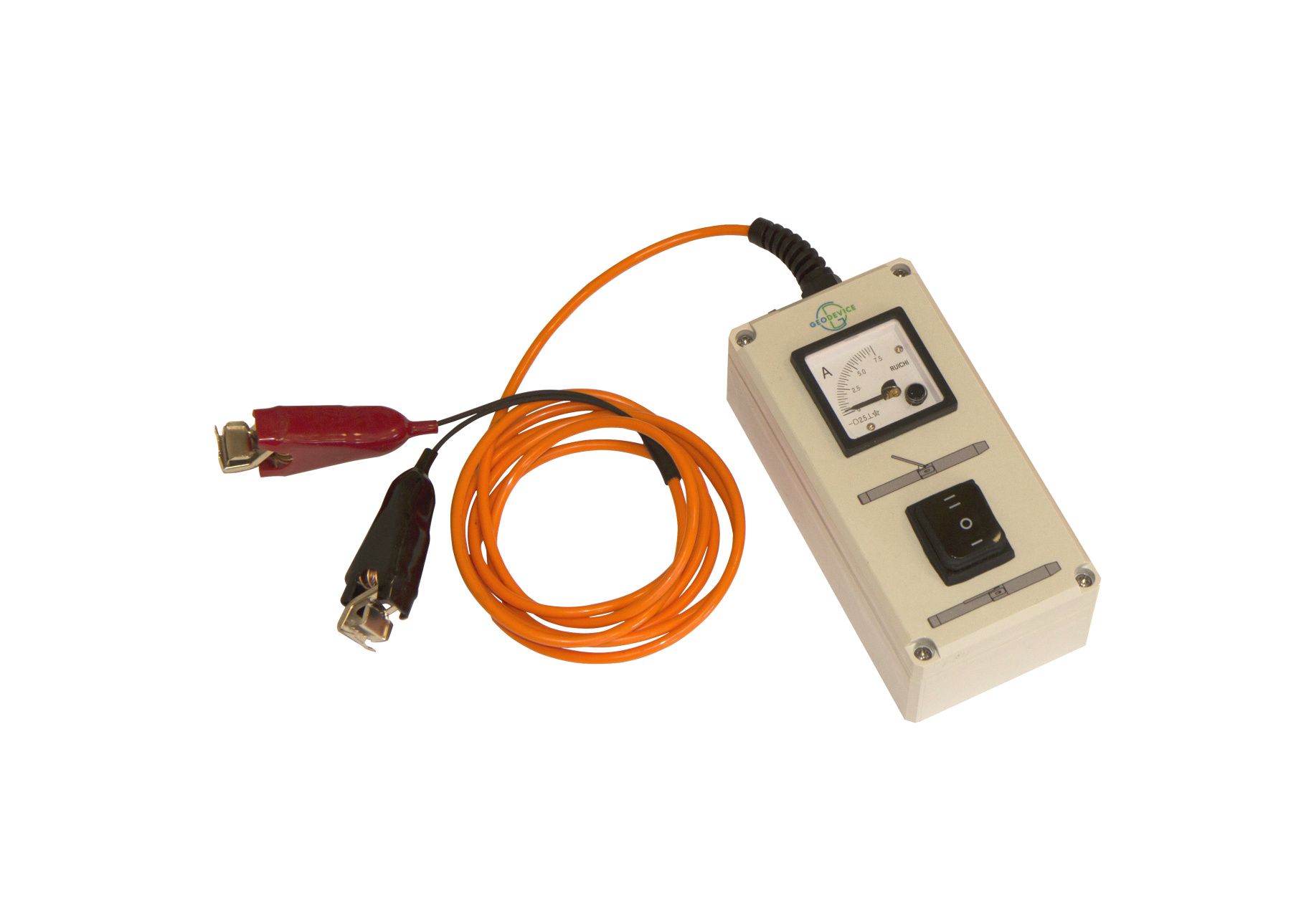

  • Télécommande monocanal du système d'ancrage
    Réseau multi-niveau à 3C :
  • 4 ou 8 outils GStreamer-E sur câble
  • Télécommande multicanal du système d'ancrage
En plus de GStreamer-E, les articles suivants peuvent être achetés :
  • Bobine pour un GStreamer-E à 12 canaux
  • Bobine pour un GStreamer-E à 24 canaux

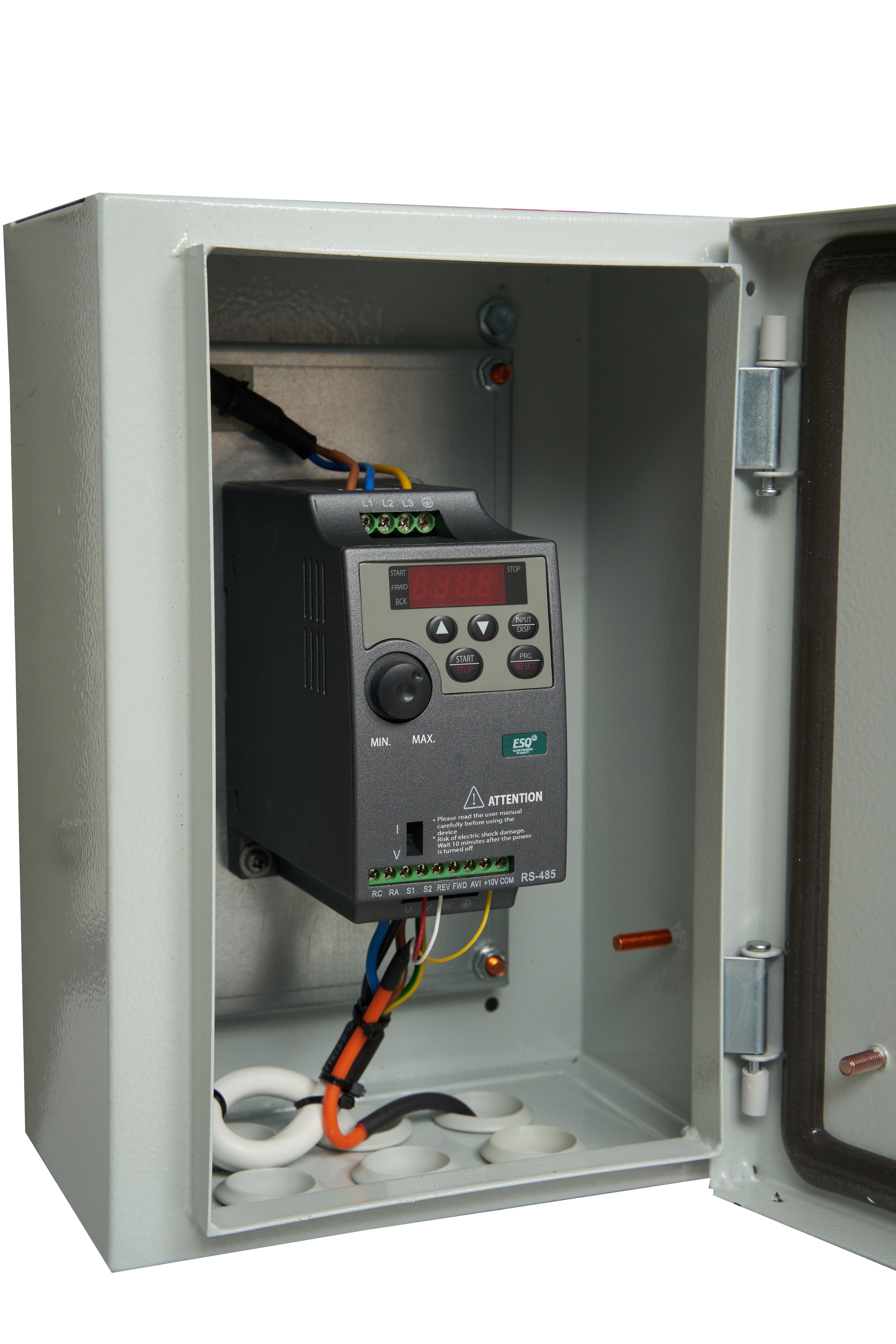

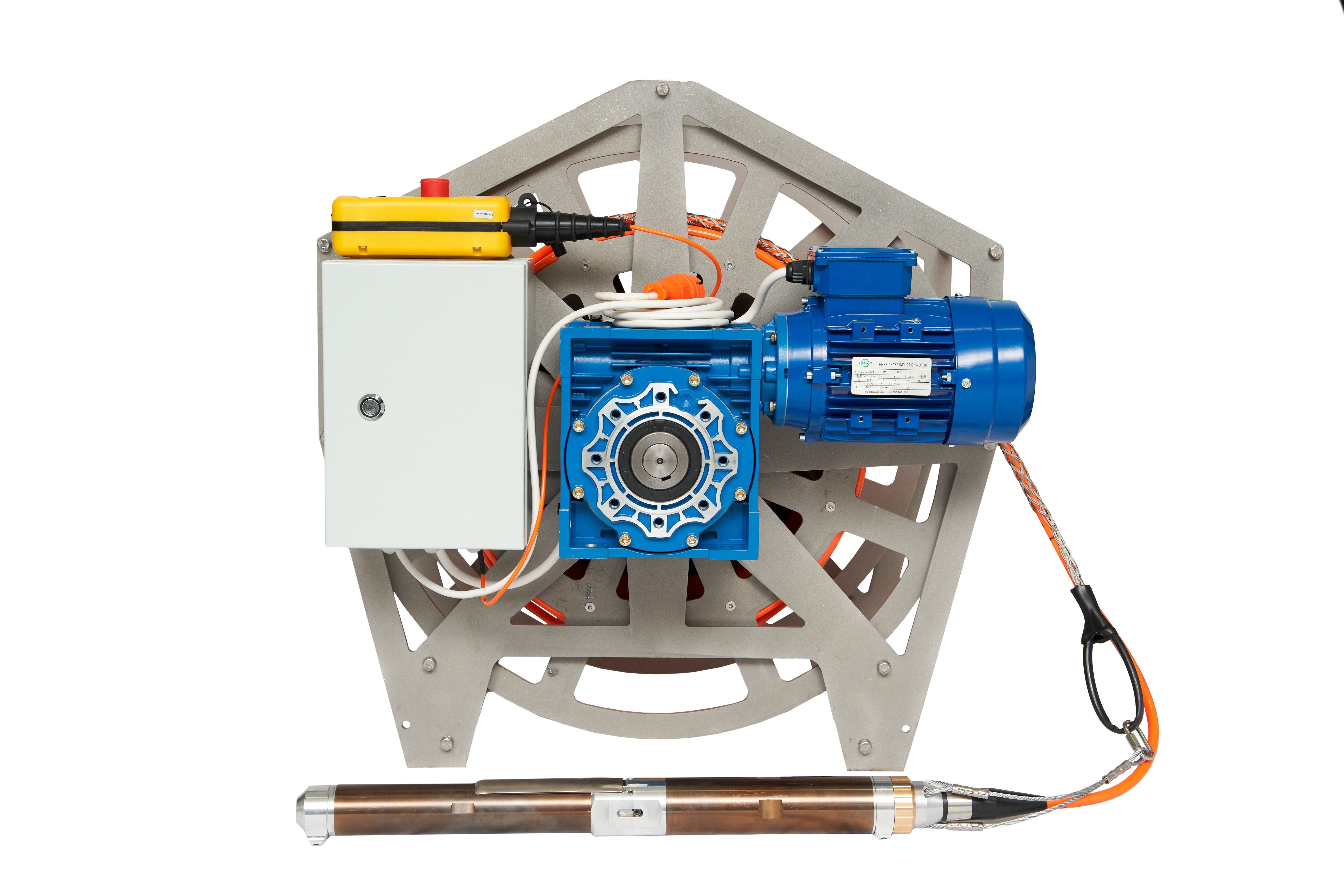

  • Treuil BGW ou BGW light
  • Source d’énergie Jack avec unité de contrôle à distance JackPad
  • Sources de forage d’ondes de compression (P) (Pulse) ou d'ondes de cisaillement SH (SHock) et SV (GeoSV)
  • Réseau d’hydrophones de forage WellStreamer
  • Stations sismiques à haute fréquence Sigma4+ ou DAQlink4
  • Inclinomètre de forage

Nous avons également développé des systèmes multi-niveaux à 3C GStreamer avec le système d’ancrage à réssort, ainsi que des systèmes plus simples et moins chers GStreamer-P avec des ancres à commande pneumatique.


Modèle

GStreamer

GStreamer-P

GStreamer-E

Nombre de niveaux

4 ou 8

4 ou 8

1, 4 ou 8

Système d’ancrage

à ressort

vérin pneumatique

motoréducteur

Type de cuvelage de puits

PVC

n'importe quel ou trou nu

n'importe quel ou trou nu

Nombre de composants

3

3

3

Fréquence naturelle des géophones

12 Hz ou 20 Hz (à la demande)

12 Hz ou 4.5 / 20 Hz (à la demande)

Verrouillage de l'outil

déclenchément à distance

simultané

individuel

Force de serrage

1:7 – 1:11

1:11 à 7 atm

1:11

Diamètre maximal de l'outil

60 mm

58 mm

Gamme de diamètre de puits

70 - 150 mm

65 - 150 mm et plus avec des rallonges des ancres

Pression de travail maximale

15 bar

>100 bar
