Chargeur de tiges pour outils de diagraphie

Caractéristiques principales:
  • Fournit un mouvement fluide et une fixation de la sonde de diagraphie dans les puits inclinés ou verticaux ascendants
  • Tiges spéciales pour orienter l'inclinomètre dans le puits
  • Support pour une fixation rapide et sûre dans des cavités minières
  • Base de montage pour installation sur le puits
  • Conseption légère et durable
  • Aucun élément électronique
Prix : sur demande
+
Ce produit a été ajouté avec succès à votre panier

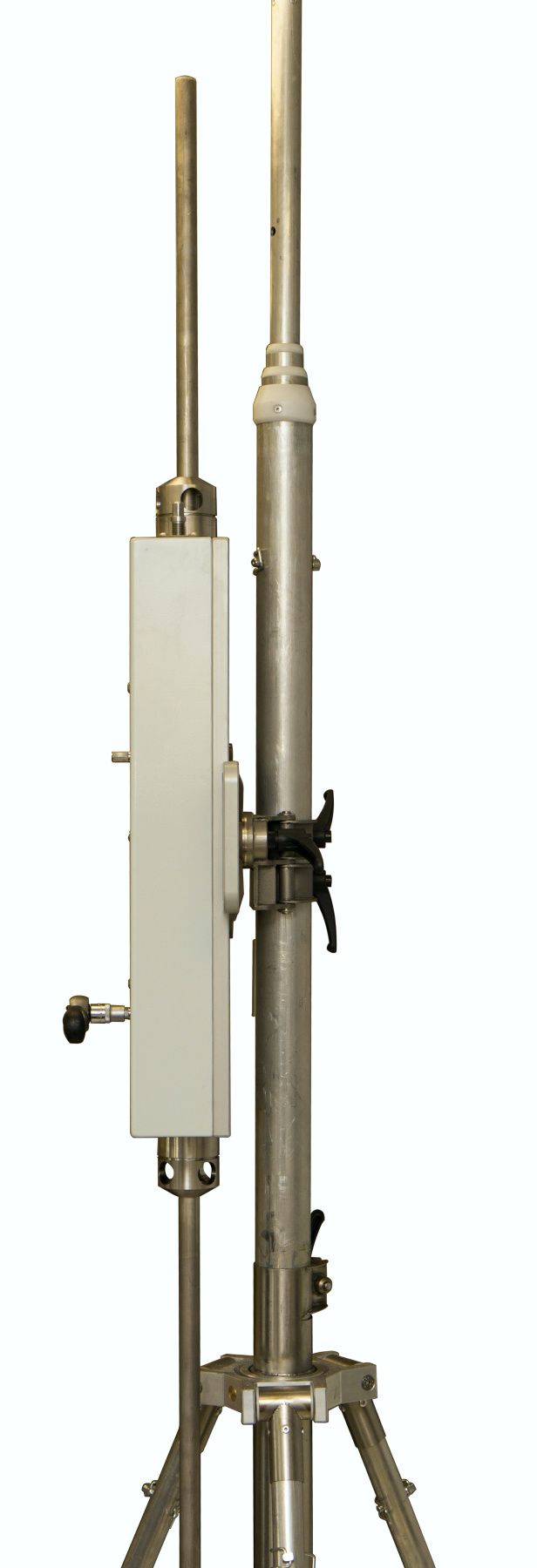

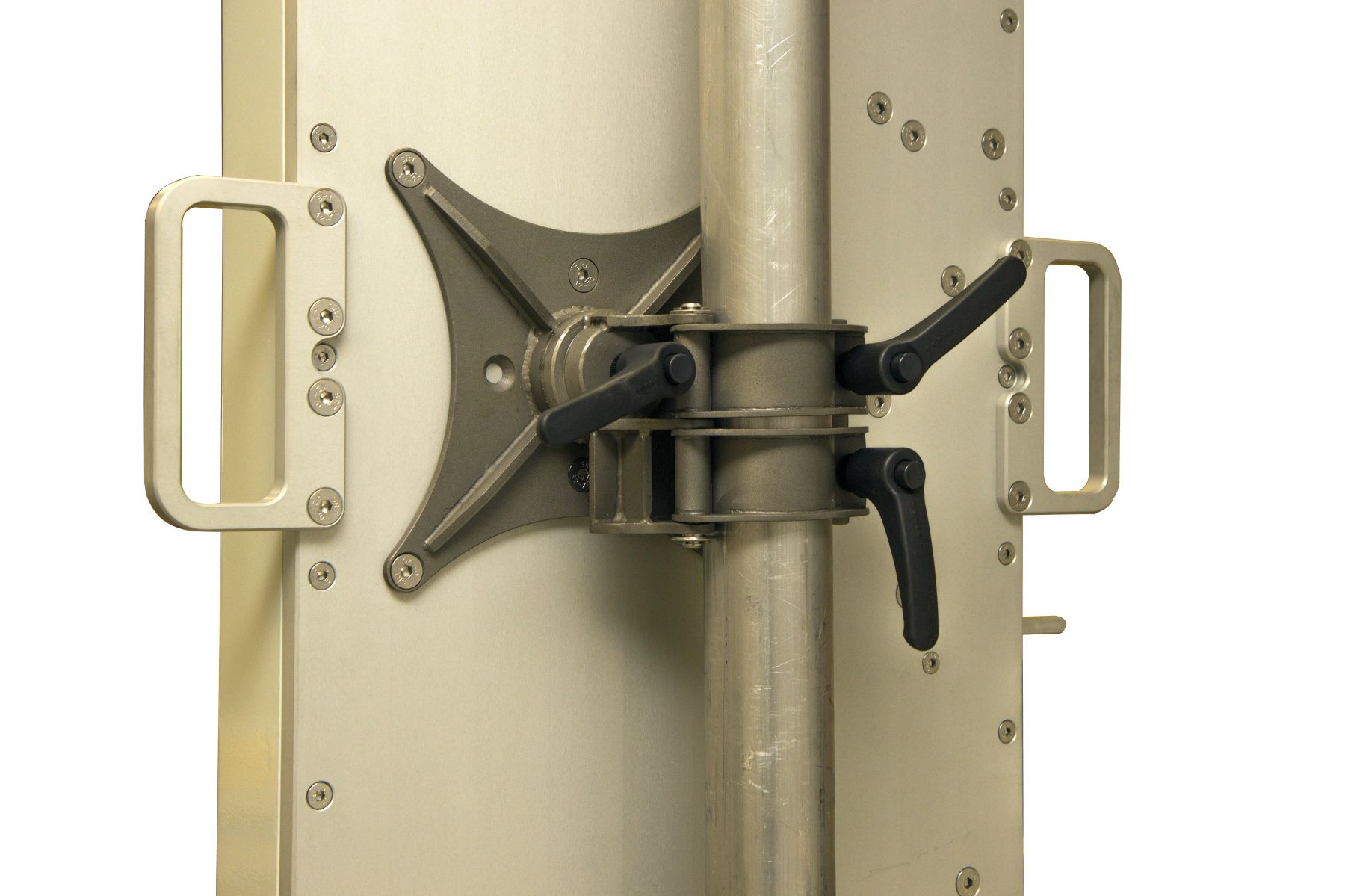

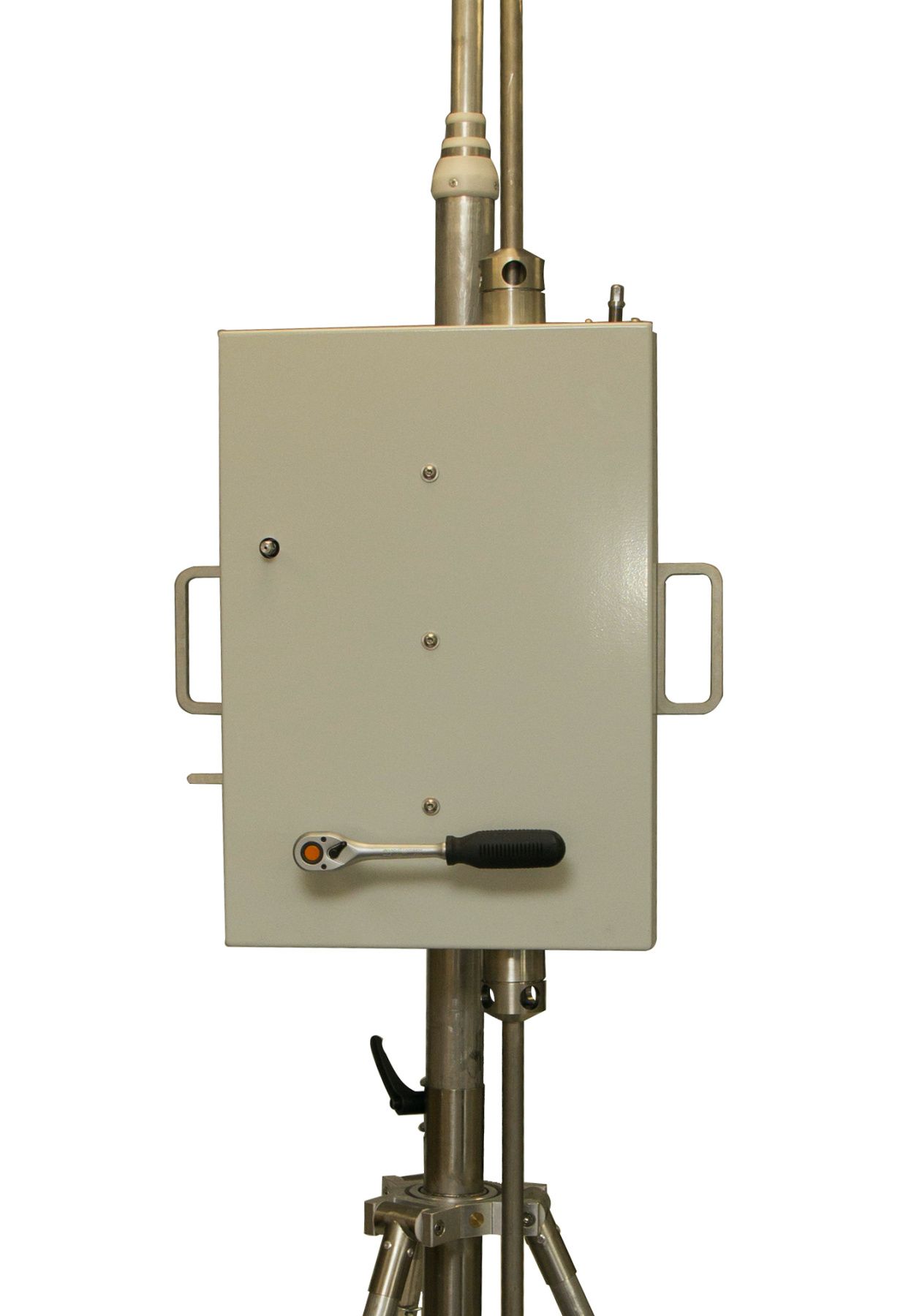

Le chargeur de tiges (poussoir de tiges) est conçu pour une alimentation en douceur ou une fixation d'une sonde de diagraphie (par exemple, SRP-20K, GStreamer et autres) dans des puits horizontaux, inclinés et verticaux ascendants. Il peut également être utilisé pour descendre et orienter des inclinomètres de forage. L'unité multifonctionnelle de charge de tiges peut être installée sur un support ou sur une base de montage pour la fixation sur la tête de puits. Le chargeur de tiges fournit une force allant jusqu'à 200 kg, ce qui permet d'effectuer des diagraphies dans des forages ascendants assez profonds.

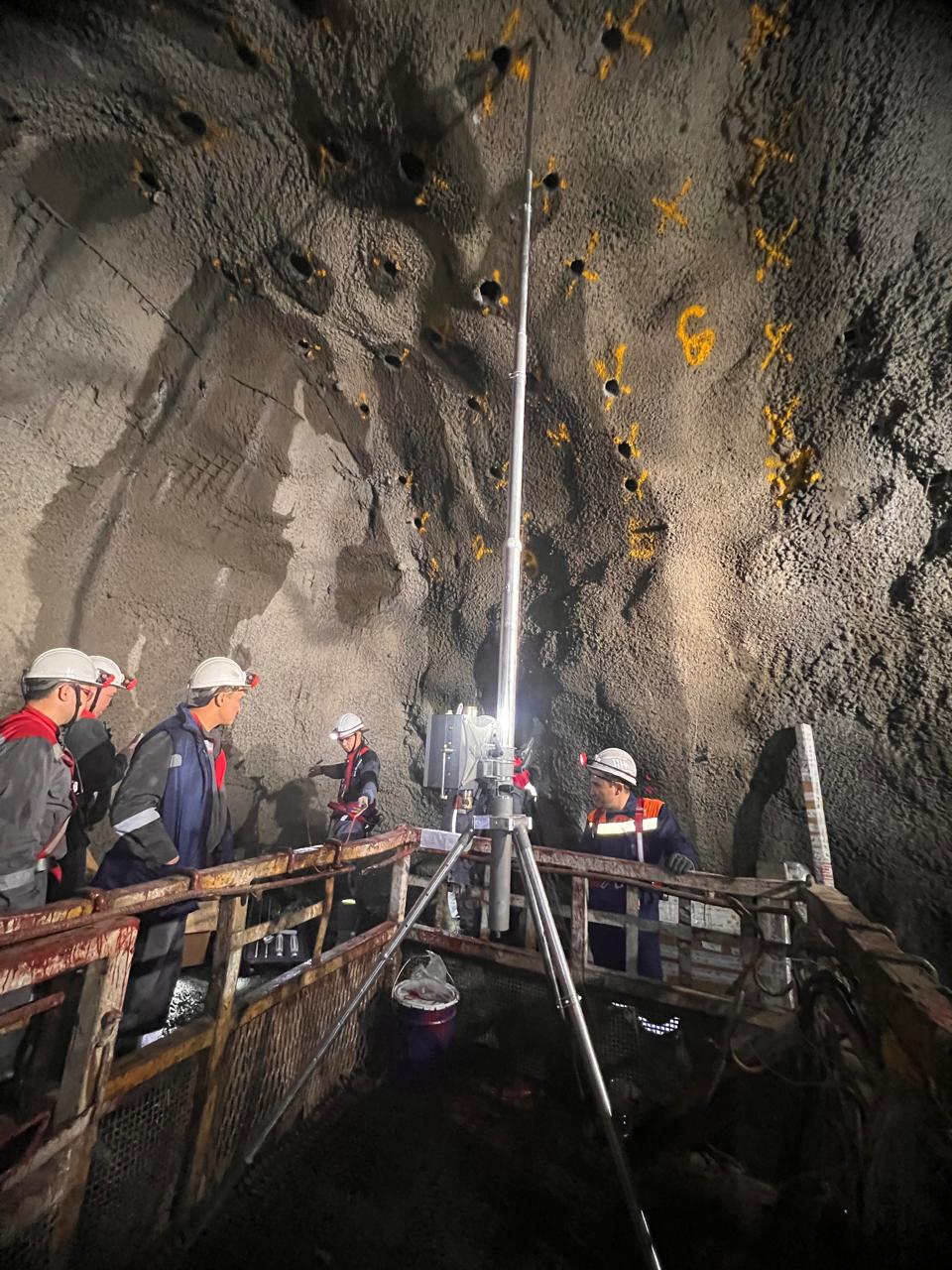

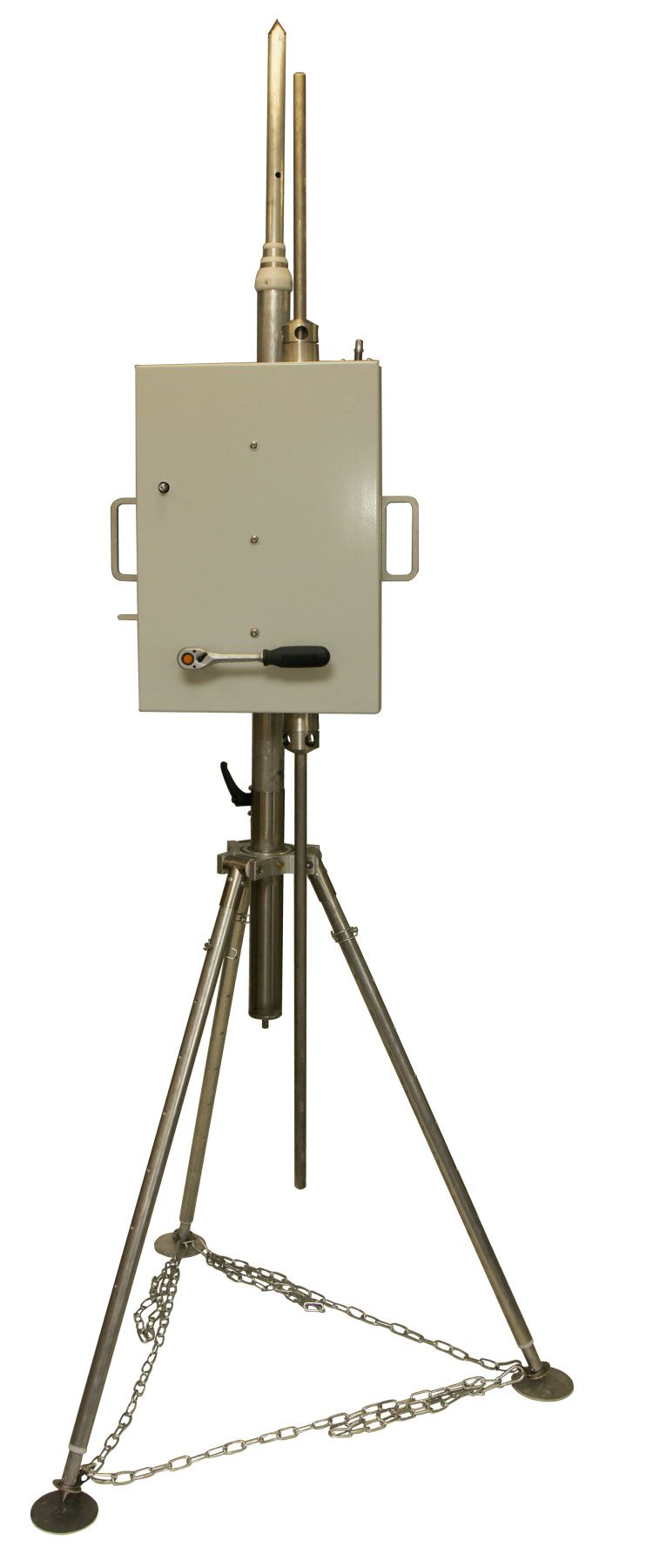

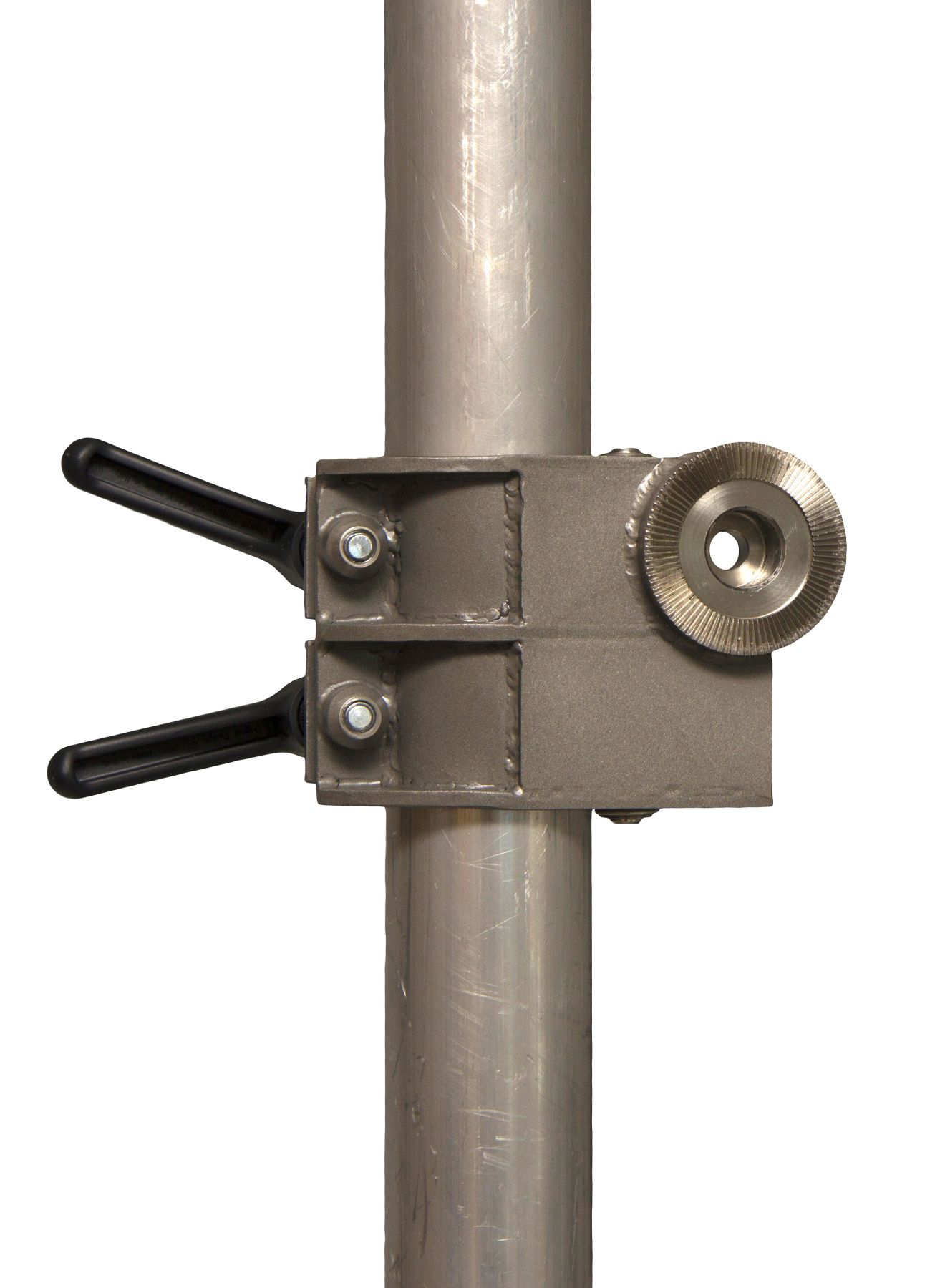

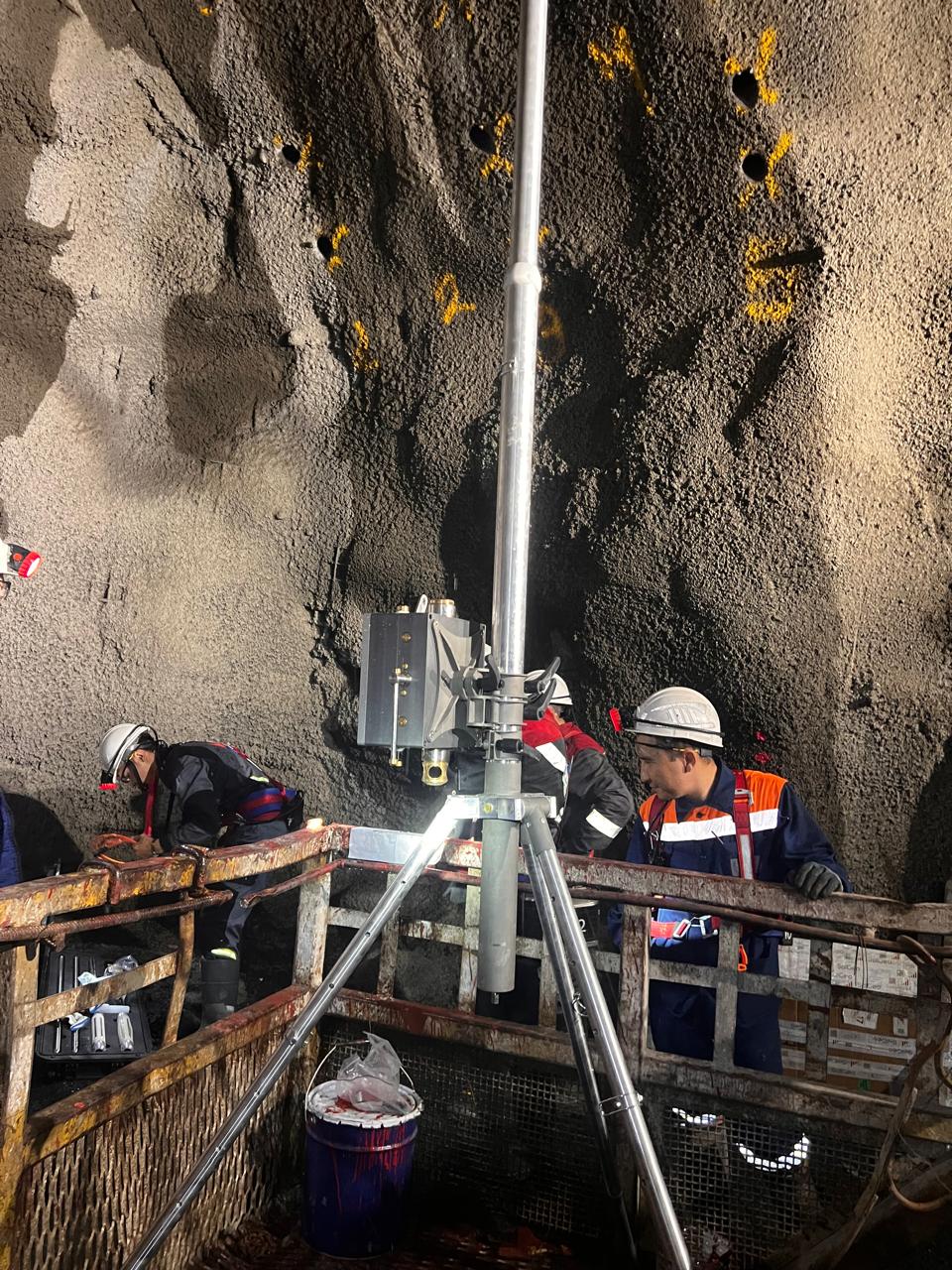

Le support téléscopique peut mesurer jusqu'à 5 mètres de long et être équipé d'un trépied, ce qui permet de le fixer solidement dans des cavités minières assez hautes. Deux types de tiges poussoirs sont disponibles : orientables pour les inclinomètres ou torsadables pour les autres instruments. Les tiges sont entraînées par un mécanisme à engrenages, qui assure également leur fixation fiable dans le puits. Le colis contient généralement également une pièce pour fixer la sonde de diagraphie à la tige poussoir.

С’est pratique d’utiliser le chargeur de tiges avec des bobines de diagraphie spécialisées.

Liste des articles disponibles :
  • Chargeur de tiges
  • Support téléscopique sur un trépied
  • Base de montage pour la fixation sur la tête de puits
  • Pièce pour la fixation de la sonde de diagraphie
  • Tige orientable
  • Tige non-orientable

Pour déterminer le contenu du colis et recevoir un devis, veuillez nous contacter de la manière indiquée sur notre site Web.


Frein

oui

Diamètre de la tige chargée

20/22 mm

Force de charge maximale de tige

jusqu’à 200 kgf

Longueur de support télescopique

jusqu’à 5 m

Dimensions du bloc de chargeur de tiges

310 х 210 х 130

Poids du bloc de chargeur de tiges

10 kg

Plage de températures de fonctionnement

-40 ÷ +60 °С

Humidité relative

jusqu’à 100%

Réducteur 3 vitesses





1ère vitesse - réduction x3

2ème vitesse - directe

3ème vitesse - surmultiplication x3
