FastSnap TEM/TDEM

Caractéristiques principales:
  • Vitesse de traitement élevée
  • Mesures multicanaux
  • Mesures de numérisation en mouvement
  • Mesures, traitement et interprétation automatiques
  • Équipé d'un ensemble complet de logiciels
Version monocanal
Version monocanal Version à deux canaux Version à trois canaux Version à quatre canaux
Prix: sur demande
+
Ce produit a été ajouté avec succès à votre panier

FastSnap est un complexe de télémétrie multicanal contrôlé automatiquement qui garantit les techniques de microscopie électronique à transmission (TEM) / de méthode électromagnétique dans le domaine temporel (TDEM), de sondage de fréquence, de polarisation induite et de courant continu. Le système est de loin le plus avancé dans sa catégorie, et il offre les spécifications techniques les plus élevées et le progiciel le plus complet pour un coût abordable. Le logiciel rationalise tous les aspects du levé automatisé avancé au sol de TEM.

FastSnap permet aux utilisateurs avancés d'obtenir des résultats au plus haut niveau professionnel. Le système est vraiment la nouvelle référence pour les instruments au sol pour TEM.

Domaines d'application de FastSnap:
  • Recherche et exploration de minéraux solides
  • Recherche d'eau souterraine
  • Étude du pergélisol
  • Études environnementales
  • Exploration pétrolière et gazière
Principaux avantages du complexe:
  • Vitesse de traitement : la mesure ne prend que 4 à 5 minutes pour effectuer des observations à des profondeurs de 500 à 600 m.
  • Profondeur : jusqu'à 1,5 à 2 km (avec une boucle de 300 × 300 m).
  • Prise en charge des mesures multicanaux - augmentation multiple de la productivité, estimation et prise en compte de la polarisation induite, de la viscosité magnétique et de l'inhomogénéité latérale du milieu.
  • Capacité d'effectuer des mesures de numérisation en mouvement (3-5 km/h) avec une profondeur de 30-40 m.
  • Capacité d'effectuer des mesures,des traitements et des interprétations automatiques permettant d'obtenir un résultat rapide directement sur le terrain.
  • Un ensemble complet de logiciels - conception du réseau avec téléchargement des coordonnées GPS dans les navigateurs GPS personnels, modélisation avancée, mesures sur le terrain, traitement standard et approfondi des signaux initiaux (bruts), inversion et construction de sections.
Caractéristiques du récepteur:
  • Collecte complète des données de forme d'onde avec chaque trace individuelle enregistrée séparément pour un contrôle de qualité et un post-traitement inégalés.
  • Chaque récepteur possède deux CAN - de 14 bits (rapide) et de 24 bits (standard) pour la meilleure résolution possible à la fois tôt et tard.
  • Les récepteurs peuvent fonctionner avec des boucles de fil régulières ou avec des capteurs actifs.
  • Les données sont stockées directement sur un ordinateur portable lors de la collecte avec toutes les informations de localisation pertinentes.
Caractéristiques de l'émetteur:
  • Courant nominal 30 А (en option jusqu'à 45 A)
  • Temps d'arrêt très court (1–2 μs pour une boucle de 25 m, 2,5–4,5 μs pour une boucle de 100 m).
  • Sélection de courant contrôlée par ordinateur personnel.
  • Résistance à l'amortissement contrôlée par ordinateur personnel.
  • GPS ou câble synchronisé.
  • Temps de marche / d'arrêt : 20, 40, 100, 200, 500, ou 1000 ms.
  • Peut varier le rapport des temps de marche et d'arrêt entre: 1:1 3:1 et continu.
  • Boîtier protégé compact, léger et durable

L'ensemble de logiciels FastSnap est l'un des logiciels de TEM les plus puissants jamais offerts. La méthode optimale pour tous les éléments des levés au sol de TEM est intégrée au progiciel.

Project Manager combine la planification avancée des levés système d'information géographique (GIS) et la gestion de la base de données dans un progiciel facile à utiliser. Avec ce logiciel, les levés ne sont plus limités aux lignes droites parallèles, ce qui permet une flexibilité de levé sur des terrains difficiles avec un accès limité.

Project Manager 3.0 permet aux utilisateurs d'entrer des paramètres tels que la taille de la boucle de l'émetteur et du récepteur, et la séparation entre les stations. Ensuite, le logiciel génère un modèle de levé avec des informations de coordonnées pour chaque coin de boucle. Ces informations peuvent être exportées au format GPX pour les GPS portables afin de marquer les lignes de levé et les emplacements des coins. Ensuite, le modèle peut être consulté sur le terrain, pendant l'acquisition.

FastEM utilise des séquences d'acquisition prédéfinies pour enregistrer automatiquement plusieurs enregistrements à chaque emplacement en utilisant une gamme de combinaisons différentes de courant, de gain et de pile.

Cette technique avancée optimise la qualité des données à toutes les différentes étapes de la désintégration transitoire, comme suit:

  • Les mesures sont collectées en utilisant une fréquence d'échantillonnage extrêmement rapide (CAN rapide 40 MHz) avec un faible courant et un faible gain afin d'améliorer la réponse à des temps courts.
  • Les mesures sont collectées en utilisant une fréquence d'échantillonnage rapide ; des réglages de courant moyen et de gain moyen sont utilisés afin d'optimiser la réponse à des temps moyens.
  • Les mesures sont collectées en utilisant une fréquence d'échantillonnage plus lente, un courant élevé et un gain élevé, ainsi qu'une résolution de CAN standard de 24 bits afin d'optimiser la réponse à des temps longs.

Contrairement à de nombreux systèmes limités par une petite mémoire interne, les données de forme d'onde complètes sont enregistrées pour chaque pile individuelle. Cela signifie que les données sont échantillonnées à la résolution maximale dont l'instrument est capable, et cela permet un contrôle inégalé du traitement et du rejet des mauvaises données.

TEM Processing est utilisé pour filtrer et combiner automatiquement les meilleures sections des données collectées en utilisant des courants, gains, fréquences d'échantillonnage, etc. différents dans une courbe finale pour chaque emplacement de sondage. Le résultat après le traitement ce sont des données de la plus haute qualité possible ainsi que la conservation des informations les moins profondes et les plus profondes possibles.

Model 3 est un ensemble complet de modélisation de la Terre en couches pour les données au sol de TEM. La modélisation est la dernière étape de la manipulation des données de TEM et est particulièrement utile lorsque la profondeur et la résistivité électrique des couches sont déterminantes pour l'interprétation. Les modules d'extention sont disponibles pour des fonctions avancées telles que la prise en compte des effets IP et la collecte de données en utilisant des lignes à la terre.

Kit de livraison de l'équipement FastSnap en version monocanal / à deux canaux:
  • Émetteur CTU-30 avec courant nominal de 30 А - 1 pièce.
    • Émetteur CTU-30
    • Câble pour connecter une alimentation externe 12 V
    • Câble pour la connexion d'un réseau 110 / 220 V
    • Câble de commande et de synchronisation (longueur 40 - 75 m)
    • Câble d'alimentation pour la source (boucle)
  • Récepteur télémétrique RXU-V3 - 1 pièce / 2 pièces.
    • Module récepteur RXU-v3
    • Câble de connexion Rx Line (en option, le connecteur peut être réglé sur le boîtier du récepteur)
    • Câble " CAN d'entrée "
    • Câble pour connecter une alimentation externe 12 V
    • Câble pour la connexion d'un réseau 110 / 220 V
    • Ligne de câble numérique pour le module récepteur (longueur 100 m)

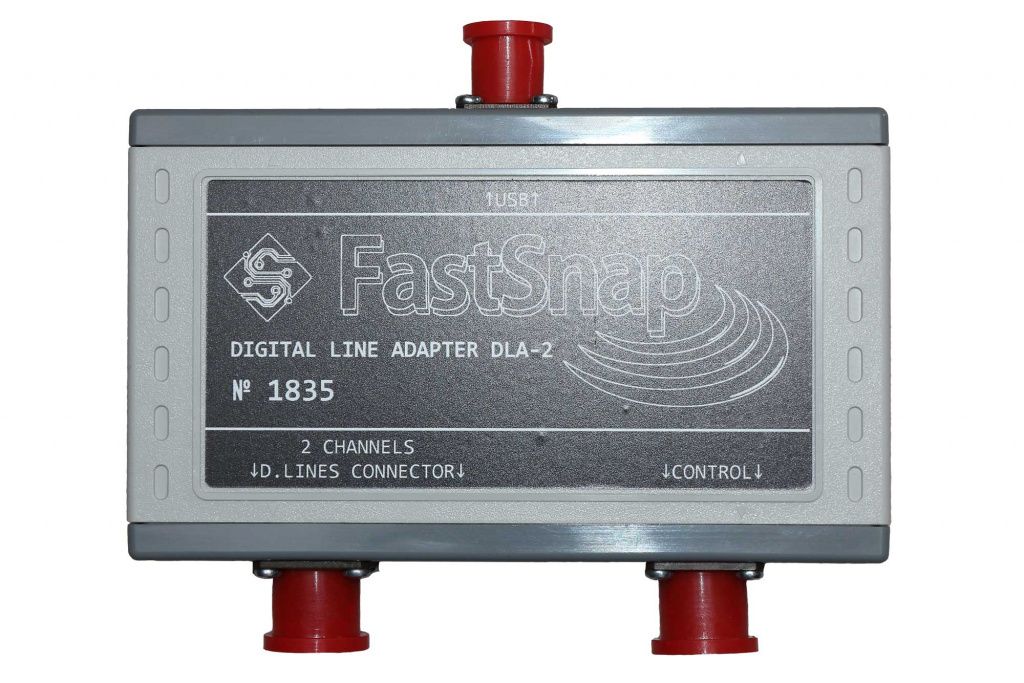

  • Adaptateur de ligne monocanal / à deux canaux DLA-2 - 1 pièce
    • Adaptateur de ligne DLA-2
    • Câble USB-AB
    • Câble pour connecter un module récepteur à DLA via une ligne de communication
  • Jeu de fils - 1 pièce.
  • Jeu de connecteurs - 1 pièce.
  • Boucle " Réception " 10 × 10 m - 1 pièce / 2 pièces.
  • Boucle " Émission " 50 × 50 m / 100 × 100 mètres - 1 pièce.
  • Logiciel pour l'acquisition et le traitement des données - 2 clés / 3 clés
  • Manuel d'utilisation - 1 pièce.
Sur demande:
  • Fourniture de complexes à trois et quatre canaux
  • Augmentation du courant de sortie maximum de l'émetteur à 45 A
  • Fourniture de lignes de câbles supplémentaires (jusqu'à 400 х 400 m)
  • Fourniture de bobines spécialisées

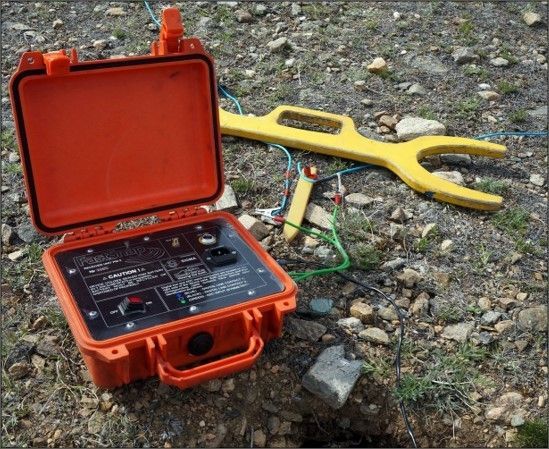

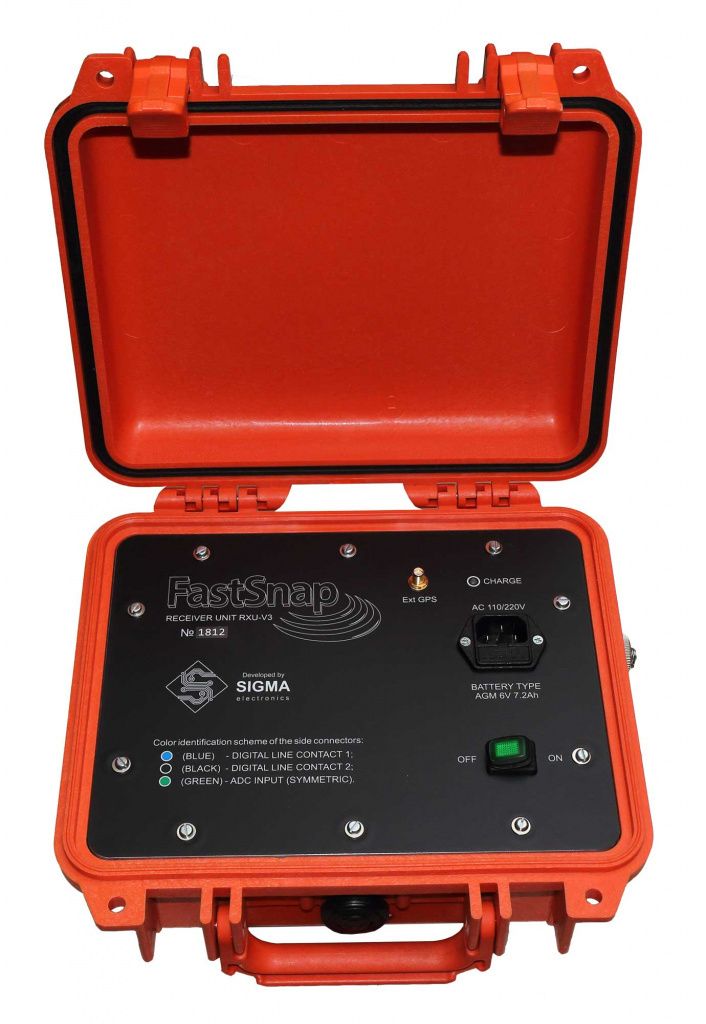

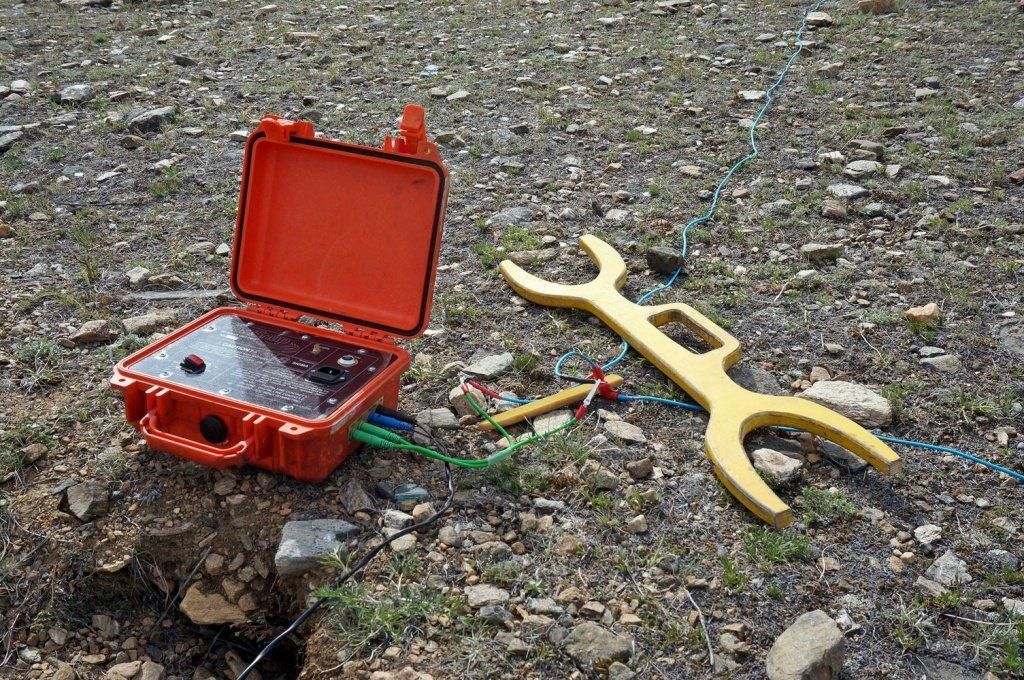

Spécifications du récepteur FastSnap RXU-V3

Entrée du récepteur / du CAN

deux entrées :

- CAN standard : ∆∑ 24 bits ;

- CAN rapide : échantillonage direct, 14 bits.

Fréquence et plage de temps d'échantillonnage (les bits sont entre parenthèses)

CAN rapide : 25 ns (14 bits), 100 ns (16 bits), 800 ns (18 bits); 6.4 μs (22 bits) ;

CAN standard : 25,6 μs, 204,8 μs (24 bits).

Largeur de bande

de 0.33 Hz à 20 MHz

Nombre de comptages numérisés par réalisation (impulsion / signal)

14500

Plage de temps d'enregistrement

CAN rapide : 25 ns – 92.8 ms

CAN standard : 25.6 μs – 2.96 s

Tension d'entrée maximale

CAN rapide : ± 1 V;

CAN standard : ± 4 V.

Gain du signal d'entrée

CAN rapide : Gain de 1 à 140 ; gain maximum × 280 (spécifié séparément).

CAN standard : facteurs de gain : 1, 2, 4, 8, 16, 32, 64.

Impédance d'entrée

CAN rapide :

- 5 KOhm (boucle) ;

- 2 MOhm (ligne mise à la terre) ;

CAN standard : - 2 MOhm (universel).

Système de synchronisation

GPS ou externe

Localisation

GPS interne, 12 canaux

Puissance et charge

alimentation : - une batterie AGM interne amovible, 6 V / 7,2 Ah (CSB GP-672 ou compatible) ;

recharge de la batterie interne :

- chargeur 110 / 220 V intégré ;

- alimentation externe 12 V via un câble d'alimentation externe (par exemple, à partir d'une batterie de voiture).

Transmission de données

lignes numériques d'un câble de terrain à deux fils (paire torsadée), de 1 à 400 m.

Taille

270×250×125 mm

Poids

3.8 kg (avec batterie)

Humidité

80%

Température

-40 ÷ +50 ºС

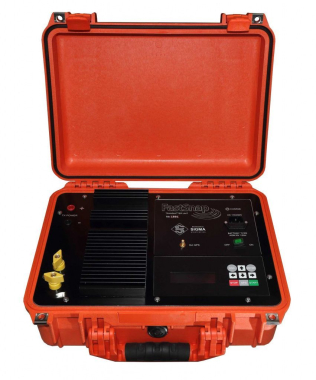

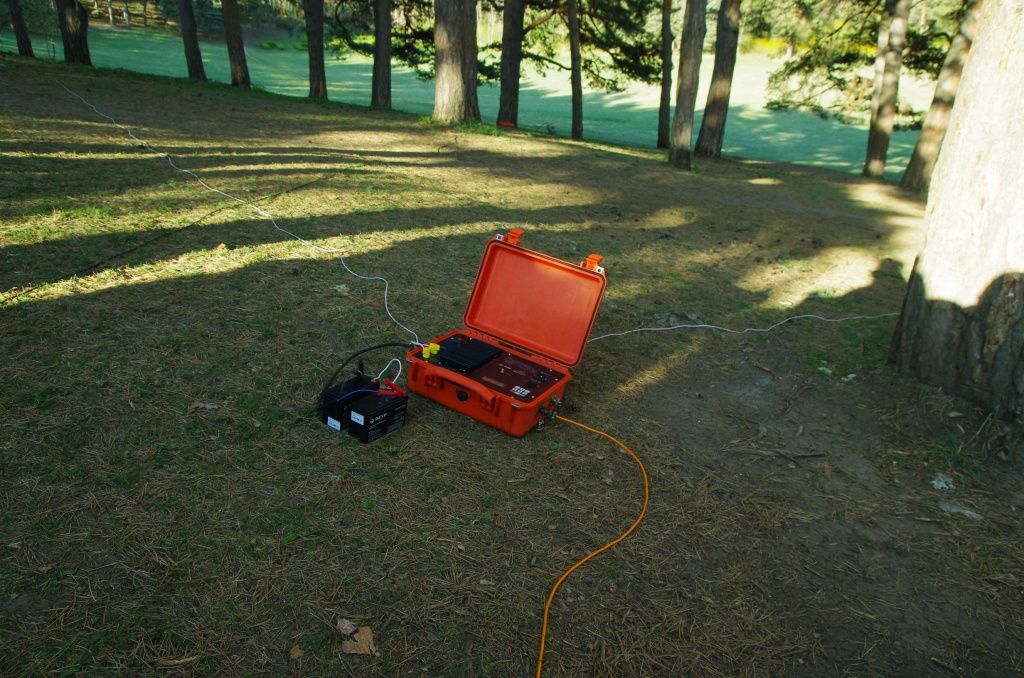

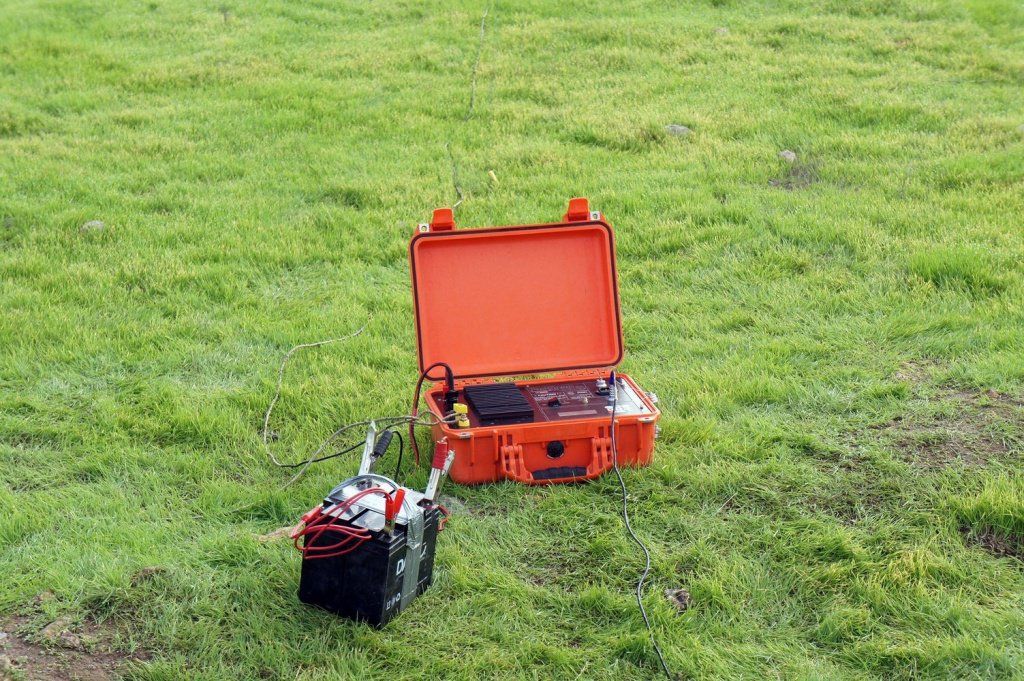

Spécifications de l'émetteur FastSnap CTU-30

Tension de sortie

tension de 6 à 250 V DC (courant continu) (une ou plusieurs batteries série)

Courant de sortie (boucle d'émetteur)

0.05 - 30 A (45 A en option avec mise à niveau de la puissance TX).

Puissance de sortie maximale

250 W (500 W en option avec mise à niveau de la puissance TX).

Temps d'impulsions positives et négatives (temps de marche / arrêt)

Temps de marche / arrêt : 20, 40, 100, 200, 500, 1000 ms. Rapport de temps de marche / arrêt : 1:1, 3:1, pas de pause.

Support pour les périodes de courant multiples à la fréquence du bruit industriel

oui, périodes multiples à 50 Hz

Système de synchronisation

GPS ou externe

Localisation

GPS interne, 12 canaux

Temps de coupure de petit courant (0,5 A) (vitesse de rampe) dans des boucles de différentes tailles

Boucles :

- 25×25 m : 1 – 2 μs;

- 100×100 m : 2.5 – 4.5 μs.

Puissance et charge

alimentation : - une batterie AGM interne amovible, 6 V / 7,2 Ah (CSB GP-672 ou compatible) ;

recharge de la batterie interne :

- chargeur 110 / 220 V intégré ;

- alimentation / recharge externe 12 V via un câble d'alimentation externe (par exemple, à partir d'une batterie de voiture).

Contrôle

PC (logiciel) via le port DLA TX CONTROL ou l'interface RS232 (port COM). Le câble de commande peut atteindre 100 m de long ; - panneau de contrôle intégré avec écran OLED et clavier.

Taille

400×330×175 mm

Poids

7.1 kg (avec batterie)

Autre
