ZondRes2D — 2.5D electrotomography for resistivity and IP

Caractéristiques principales:
  • Toute séquence d'électrodes ou leurs combinaisons
  • Mesures à la surface et au fond de l'eau. Systèmes de forage et cross-hole. Tout système mixte
  • Un ensemble d'outils pour la modélisation mathématique d’une section géoélectrique
  • Une gamme d'algorithmes pour l'inversion de résistivité et polarisation induite
Light
Light Standard
Prix: €1,750
+
Ce produit a été ajouté avec succès à votre panier

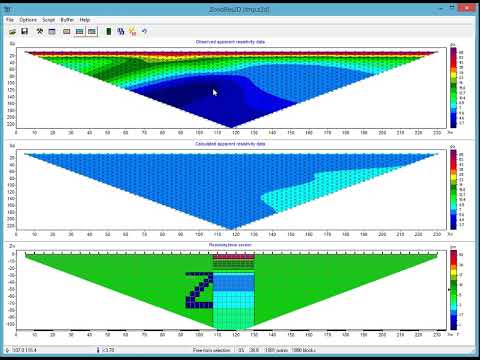

Le logiciel ZondRes2d est conçu pour l'interprétation 2D des données de tomographie électrique par les méthodes de résistivité et de polarisation induite lors des levés au sol, en forage et marins.

ZondRes2d résout une grande variété de tâches y compris la modélisation mathématique, la sélection du système d'observation, l'analyse de la qualité et de la sensibilité des données, le traitement, l'inversion et l'interprétation des données de terrain. Une interface conviviale et une large gamme d'options de présentation des données permettent de résoudre le problème géologique de la manière la plus efficace.

Création de protocoles de mesures :

Le logiciel permet de créer des protocoles de mesure pour les réseaux d’électrodes suivants : à 2 électrodes (Pôle-Pôle, A-M), à 3 électrodes (Pôle-Dipôle, A-MN), dipôle (Dipôle-Dipôle, AB-MN), Wenner (A-M-N-B ), Schlumberger (A-MN-B) et Gradient (A-MN-B).

La configuration de mesure peut être enregistrée aux formats suivants : Syscal sequence [*.txt], ABEM sequence [*.xml], MAE sequence [*.sem], AGI sequence [*.cmd] et MAE instrument[*.sem]. Par ailleurs, le programme implémente un algorithme pour créer un protocole d'observations cross-hole, prenant en compte la vérification des valeurs instables sensibles aux erreurs de géométrie des électrodes.

Types de données pris en charge :
  • Tout type de réseaux d’électrodes et de configurations de mesure, espacement arbitraire des électrodes, y compris le sondage électrique vertical
  • Position des électrodes : surface du sol, puits, puits-puits, surface du sol-puits, surface de l'eau, dans la colonne d'eau, au fond de la zone d'eau, surface du sol-zone d'eau
  • Profil droit et courbé
  • Coordonnées le long du profil, coordonnées rectangulaires, géographiques et X,Y,Z
  • Forages verticaux et inclinés
  • Données obtenues lors de la mise à la terre galvanique des électrodes et données de sondage sans contact
  • Données fixes, données en mouvement, surveillance
  • Données d'entrée pour le calcul du modèle de résistance : résistance apparente, rapport signal-courant
  • Formats supportés : Zond data file[*.z2d], ProfileR data file [*.in], ABEM / AGI / SYSCAL text file, Res2dInv [*.dat], ARES Sens2dInv [*.gem, *.imp, *.sen], Zond1d file convertion [*.zlf], Omega-48 data files, Skala-48/64 csv files, SmartTEM-24 file [*.ip], GDD instruments [*.gdd], MAE instruments [*.tsv], GeoSoft data [*.dat], Zonge data, LGM device, fichiers arbitraires de fichier texte ou tableur Excel
Préparation des données pour l'inversion :

La préparation des données pour l’inversion comprend l’ensemble des actions suivantes : évaluer la qualité des données de terrain, supprimer les mesures de mauvaise qualité, attribuer des poids aux mesures en fonction de leur qualité, combiner plusieurs réseaux en un seul profil, filtrer les données, saisir et corriger les données topographiques. De plus, le programme peut recalculer les données des réseaux à trois électrodes opposés en un AMNB à quatre électrodes ou un réseau AMNA symétrique anormal.

Le module de contrôle de la qualité des données de tomographie électrique vous permet d'identifier rapidement et efficacement les mesures problématiques en mode automatique et semi-automatique.

Opérations avec des données dans le module :
  • Visualisation des résultats de mesure sous forme de graphiques de différents paramètres et sous forme de pseudo-sections de données provenant de différentes installations
  • Regroupement des données par installations, signal, divers paramètres géométriques et poids de mesure
  • Évaluation de la qualité des données basée sur le principe de réciprocité
  • Suppression automatique des données avec des valeurs d'écart élevées obtenues à la suite de l'inversion
  • Suppression manuelle des données directement dans les graphiques

ZondRes2d dispose d'un large ensemble d'outils de modélisation mathématique et d'analyse de la sensibilité des champs de courant continu et de la polarisation induite, ce qui permet l’utilisateur de ce logiciel d'évaluer le niveau de signal et de choisir les paramètres optimaux de l'installation afin de résoudre un problème géologique.

Modélisation mathématique et inversion de données :
  • Options d'inversion : lisse, mise au point, robuste, bloc, gradient croisé, Gauss-Newton, utilisant les normes L0, L1 et L2, paramètres personnalisables de normalisation, de régularisation, de lissage et de résolution
  • Modes de construction de modèles pour résoudre des problèmes directs et inverses : grille, bloc, polygone, modèle en couches arbitraires
  • Inversion des données de surveillance géoélectrique
  • Inversion conjointe avec les données magnétotelluriques
  • Inversion conjointe avec des données de sondage électromagnétique en domaine temporel et de sondage fréquentiel
  • Inversion conjointe avec données sismiques de réfraction
  • Inversion des données de mesures gravimétriques et magnétiques, y compris conjointes avec des données de tomographie de résistivité électrique
  • Modélisation polygonale complexe pour les levés magnétiques, les levés gravimétriques et la méthode du potentiel spontané
  • Suppression des décalages statiques P/C pendant l'inversion
  • Travailler avec des installations anormales (méthode des anomalies « nettes » )
  • Prise en charge de la méthode de résistivité magnétométrique (MMR)
Prise en compte des informations a priori :
  • Placement des colonnes lithologiques sur le modèle
  • Visualisation des données de diagraphie
  • Mise en place de limites a priori
  • Placement de l'arrière-plan du modèle de départ au format BMP, PNG, SGY ou SEC
  • Réglage des paramètres du modèle de départ
  • Fixation des limites de variation des paramètres
Traitement des données de polarisation induite :
    Le logiciel implémente la fonctionnelle qui permet à l'utilisateur de travailler avec les données de polarisation induite mesurées à la fois dans les domaines fréquentiel et temporel.
  • Données d'entrée pour le calcul du modèle de chargeabilité : chargeabilité apparente, polarisabilité apparente, courbe de décroissance de la polarisabilité, module du signal mesuré normalisé au courant, phase, déphasage entre la première et la troisième harmonique
  • Inversion de chargeabilité et inversion de forme d'onde complète de la courbe déroulante avec récupération des paramètres du modèle Cole-Cole
  • Passage du domaine fréquentielle au domaine temporel en appliquant une transformée de Fourier avec indication de la longueur d'impulsion
  • Méthode de Born avec reconstruction d'un modèle de polarisabilité indépendant à chaque temporisation
Interprétation géologique et export de modèles :
  • Module d'interprétation du modèle (hachures avec polygones)
  • Export du fichier DAT [*.dat], du fichier grille [*.grd], de la carte des isolignes [*.srf], des polygones de suppression [*.bln] et de l'échelle de couleurs [*.lvl] du logiciel Surfer
  • Export d'un modèle sous forme vectorielle vers un fichier [*.dxf] du logiciel AutoCAD
  • Enregistrement du modèle et des résultats d'interprétation sous forme d'image raster avec une échelle, une résolution et des tailles de police prédéfinies
  • Exportation du modèle au format du logiciel Oasis Montaj
  • Enregistrement du modèle au format SEG-Y
  • Enregistrement du modèle dans un fichier [*.xls]
  • Enregistrement de l'espace de travail dans les fichiers [*.bmp] ou [*.pdf]
Autres fonctionnalités utiles :
  • Conversion des données de tomographie électrique en données VES afin de sélectionner un modèle géoélectrique en version 1D dans le logiciel ZondIP1D
  • Conversion d'un ensemble de fichiers 2D en un seul fichier afin de sélectionner un modèle géoélectrique 3D dans le logiciel Zondres3d
  • Possibilité de travailler avec plusieurs modèles dans un projet
  • Évaluation de la qualité de la solution basée sur la matrice de sensibilité. Calcul du paramètre de qualité de la solution obtenue, indice DOI
  • Visualisation 3D de sections géoélectriques obtenues avec un système arbitraire de profils Cartes de tranches de profondeurs de divers paramètres
  • Réglage de l'angle de direction du corps minéralisé par rapport au profil
  • Enregistrement jusqu'à 5 modèles dans la mémoire tampon pour une comparaison ultérieure
  • Enregistrement d'un script pour le traitement de plusieurs fichiers
  • Extraction de données de potentiel spontané à partir de données de tomographie électrique
Configurations

Il existe plusieurs configurations du logiciel de traitement de données ERT ZondRes2D.

ZondRes2D Standard - configuration complète du logiciel pour le traitement des données ERT et de la polarization induite dans les versions terrestres, de forage et marines. Dans cette configuration, des options d'inversion conjointe avec des données obtenues par d'autres méthodes, d'inversion pleine onde des données de polarisation induite et d'inversion des données de surveillance géoélectrique sont disponibles.

ZondRes2D Light - configuration du logiciel destinée uniquement au traitement des données obtenues par la méthode de résistivité électrique, toutes les fonctionnalités sont disponibles.

Fonctionnalités du logiciel ZondRes2D qui diffèrent selon la configuration :

Options du logiciel Standard Light
Modes de construction de modèles lors de la résolution du problème direct et inverse maillage, bloc, polygone, modèle en couches arbitraire maillage, bloc
Inversion des données de la polarizqtion induite, à la fois selon le schéma standard, et dans le domaine temporel ou fréquentiel avec la récupération des paramètres Cole-Cole + -
Inversion pleine onde des paramètres de polarisation induite + -
Inversion des données de surveillance géoélectrique + -
Inversion conjointe avec des données magnétotelluriques + -
Inversion conjointe avec des données de sondage électromagnétique en domaine temporel et de sondage fréquentiel + -
Inversion conjointe avec données sismiques réfractées + -
Inversion des données de mesures gravimétriques et magnétiques, y compris conjointe avec des données d'électrotomographie + -
Modélisation polygonale complexe pour les levés magnétiques, les levés gravimétriques et la méthode du potentiel spontané + -

ZondRes2D appartient à la famille des logiciels Zond. Une interface et une approche unifiées du traitement des données facilitent la maîtrise du travail de l'ensemble des logiciels, si vous avez les compétences et l'expérience nécessaires pour travailler avec l'un des logiciels. Cette approche permet aux interprètes d'intégrer de manière instrumentale des données géophysiques obtenues par diverses méthodes, ce qui conduit à un modèle géologique et géophysique plus stable et fiable.

Famille de logiciels Zond :
 ZondIP1d Logiciel conçu pour l'interprétation 1D des données des sondages électriques verticaux et des données des sondages électriques verticaux-de la polarization induite
 ZondRes3d Logiciel conçu pour l'interprétation 3D des données de résistivité et de polarisation induite. Versions terrestre, de forage et marine.
 ZondProtocol Logiciel conçu pour la création de protocoles, le contrôle des mesures et la visualisation des mesures de la méthode de tomographie électrique, et l'évaluation de la qualité des données.
 ZondMT1D Logiciel conçu pour l'interprétation 1D des données magnétotelluriques, audiomagnétotelluriques et radiomagnétotelluriques.
 ZondMT2D Logiciel conçu pour l'interprétation 2D des données magnétotelluriques, audiomagnétotelluriques et radiomagnétotelluriques.
 ZondGM2d Système multiprofil conçu pour l'interprétation 2D des données gravimétriques et magnétiques.
 ZondGM3d Logiciel conçu pour l'interprétation 3D des données gravimétriques et magnétiques.
 ZondTEM1d Logiciel conçu pour l'interprétation 1D des données électromagnétiques transitoires (TEM) pour divers systèmes d'observation avec des boucles et des lignes.
 ZondTEM2d Logiciel conçu pour l'inversion 2D des données de sondages électromagnétiques dans le domaine temporel et fréquentiel.
 ZondSP2d Logiciel conçu pour l'interprétation 2D des données de potentiel spontané.
 ZondST2d Logiciel conçu pour l'interprétation 2D des données de tomographie sismique (premières arrivées) et de sismique réfraction.
 ZondST3d Logiciel conçu pour l'interprétation 3D des données de tomographie sismique (premières arrivées) et de sismique réfraction.
 ZCGViewer Logiciel conçu pour le calcul et la visualisation de plans, graphiques et isolignes de résistivité apparente obtenus avec diverses installations de prospection électrique.

Le logiciel peut être installé sur un ordinateur exécutant Windows 98 ou une version ultérieure. Pour de grands ensembles de données, les calculs dans une version 64 bits sont disponibles.

Vous pouvez en savoir plus sur les fonctionnalités du logiciel en téléchargeant le manuel d'utilisation ou la version de démonstration du logiciel , ou en visionnant des critiques vidéo et des leçons vidéo.
