Magnétomètre-gradiomètre au césium QuantumMag

QuantumMag est l'une des versions les plus avancées et les plus légères de magnétomètres portables (« walking ») à vapeur de césium sur le marché. Le système permet de mesurer le champ magnétique total de la Terre avec une sensibilité maximale et une fréquence d'échantillonnage allant jusqu'à 100 Hz. L'appareil peut être utilisé comme magnétomètre portable (« walking »), gradiomètre à deux ou multi-capteurs, station de base, magnétomètre d'observatoire ou même comme base GNSS et rover avec une précision centimétrique en mode de post-traitement cinématique (PPK). La console peut être connectée à un magnétomètre SmartQuantumMag et le reconnaît comme un capteur compatible, de sorte qu'ils peuvent être utilisés ensemble comme magnétomètre de type « walking » et station de base ou comme gradiomètre.

Magnétomètre ou gradiomètre mobile parfait pour toutes les taches
La console MaxiMag vous permet de connecter jusqu'à 6 magnétomètres numériques au cesium via une interface CAN filaire. Cette caractéristique unique permet de construire des gradiomètres à deux ou plusieurs capteurs avec la base de mesure requise et en utilisant n'importe quelle distance entre la console et le capteur.

Systèmes de fixation et cadres optionnels pour tous les scénarios :
- Systèmes de fixation pour le transport de deux capteurs à la main ou dans un harnais de sac à dos
- Cadre multi-capteurs polyvalent pour les prospections archéologiques en milieu rural et en eaux peu profondes
- Chariot pour gradiomètre multicapteur
- Traîneau pour magnétomètre et gradiomètre multicapteur

Console tablette facile à utiliser

Nous avons équipé la console d'un grand écran chauffant avec une excellente lisibilité à la lumière du jour, d'un panneau de commande bidirectionnel, d'interfaces filaires modernes, et même d'une lampe de poche. Le contrôle des valeurs mésurées et de leur qualité est assuré en modes numérique, graphique et sonore. Le traçage des profils, le guidage de l'opérateur, la sauvegarde des coordonnées et de l'heure exacte des mesures sont assurés par un récepteur GNSS multibande intégré.

Lorsqu'un récepteur GNSS externe est nécessaire, MaxiMag prend en charge le protocole standard NMEA-0183 et peut être connecté à la plupart des appareils de navigation. Le téléchargement des données est disponible via USB, RS-232 ou depuis la carte microSD industrielle intégrée. Nous nous sommes également assurés que toutes nos pièces et connecteurs étaient non magnétiques, ce qui a permis de réduire les dimensions du kit de magnétomètre prêt à l'emploi. Manœuvrer avec un magnétomètre dans les forêts et les jungles n'a jamais été aussi simple !

Détection d'UXO et d'utilités
QuantumMag peut être utilisé comme détecteur de métaux et localisateur d’utilités en profondeur grâce à son taux d'échantillonnage élevé et aux graphiques affichés. Il est donc parfait pour la détection de munitions non exploitées (UXO) et les études géotechniques en profondeur.
Le capteur peut être porté dans le harnais du sac à dos (étude normale) ou à la ceinture d'épaule (par exemple pour la détection des UXO et des services publics), en fonction de la technique d'étude choisie.

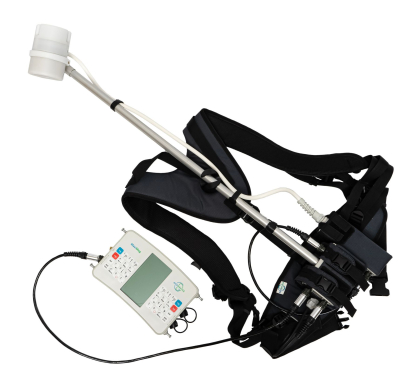

Pièces du magnétomètre et harnais du sac à dos
L'ensemble du magnétomètre contient un nombre minimum de pièces unifiées pour faciliter l'assemblage et l'utilisation d'une part, et d'autre part tous les composants nécessaires, de sorte que vous n'avez pas besoin d'acheter des câbles supplémentaires, une batterie, ou un récepteur GNSS requis pour le fonctionnement. Chaque magnétomètre que nous livrons est prêt à l'emploi dans sa configuration de base. Les options ajoutent des fonctionnalités, mais la plupart des utilisateurs n'en ont pas besoin pour les scénarios d'utilisation standard.

Nous avons également conçu un harnais exceptionnellement confortable et léger avec de nombreuses possibilités de personnalisation pour s'adapter à tout le monde. Le sac polochon peut être dézippé ou utilisé pour transporter une batterie supplémentaire, des vêtements ou un déjeuner.

Alimentation électrique
QuantumMag fonctionne pendant 8 heures en mode de mesure continue à -30°C avec la batterie fournie. À 20°C, la durée de fonctionnement passe à 17 heures. L'alimentation continue en mode de surveillance à long terme peut être assurée par une batterie de voiture, un convertisseur d'alimentation de 110/220VAC à 12VDC silencieux optionnel, ou un panneau solaire.

La batterie LiFePo4 incluse a une plage de température complète de -40 à +60°C et un certificat MSDS pour tout type de transport.

QuantumMag ne contient pas de batteries intégrées, qui pourraient compliquer le transport aérien et qui, tôt ou tard, tomberaient en panne et nécessiteraient un remplacement complexe.

Format des données
L'utilisateur peut créer des dossiers de projet qui peuvent être utilisés pour séparer les sites d'étude ou les jours de collecte de données. Toutes les mesures sont enregistrées dans un fichier TXT dans le dossier du projet. Le fichier de chaque magnétomètre a un nom contenant le numéro de série de la console, le code du mode de mesure et le nombre de capteurs connectés. Les fichiers ont une structure homogène, c'est-à-dire que chaque mesure dans le fichier est une ligne qui contient toutes les informations nécessaires : date et heure UTC, fuseau horaire, nom de la base ou nom de la ligne et de la station, champ mesuré, erreur estimée, numéro de série du capteur, latitude et longitude en degrés décimaux, altitude, coordonnées UTM avec sélection automatique de la zone et de l'hémisphère, précision horizontale et verticale. Lorsqu'on travaille avec un gradiomètre, la ligne contient le champ mesuré, l'erreur estimée et le numéro de série du capteur pour chacun des capteurs connectés, et le nom du fichier est différent du mode du magnétomètre, de sorte que l'uniformité du format n'est pas rompue.

Même si plusieurs opérateurs travaillent en même temps sur le site, vous serez toujours en mesure d'identifier l'instrument utilisé pour chaque mesure individuelle dans la base de données.

Métrologie et protection contre le bruit - la garantie d'une grande précision
Chaque capteur au cesium QuantumMag est soumis à des tests métrologiques. Nous contrôlons l'écart-type de l'erreur aléatoire (bruit), la précision absolue et l'erreur d'orientation.

Des algorithmes avancés permettent d'effectuer des mesures dans des conditions de bruit industriel élevé, dans un environnement urbain, ou juste en dessous/au-dessus de lignes électriques à haute tension.

Fiabilité et garantie
Nos spécialistes en R&D ont une grande expérience des levés géophysiques. Nous savons que ces équipements doivent être fiables et que le service doit être rapide et pratique. Nous offrons une garantie de 3 ans sur tous nos magnétomètres, et notre support technique répondra rapidement à toutes vos questions. Vous pouvez également profiter de notre programme de trade-in et remplacer vos anciens instruments par le nouveau MaxiMag avec des remises.

Récepteur GNSS multibande intégré avec une précision de l'ordre du centimètre
L'heure et les coordonnées sont fournies par le récepteur GNSS multibande intégré avec la fonction de post-traitement (PPK), qui permet d'atteindre une précision de l'ordre du centimètre. Les données brutes (RAW) GNSS stockées peuvent être facilement converties au format RINEX.

La console dispose d'un mode récepteur GNSS et peut être utilisée comme station de base GNSS, rover ou tracker sans capteur mag connecté.

MaxiMag dispose d'une antenne GNSS intégrée et d'un connecteur pour une antenne externe. Il prend également en charge le protocole NMEA-0183 et peut être connecté à des appareils de navigation externes via RS-232.

• Mallette de transport au format cabine avec l'ensemble de l'équipement pesant 9 kg seulement
• Panneau de commande bidirectionnel pour droitiers et gauchers
• Lampe de poche LED ultra-brillante pour une navigation sûre dans l'obscurité
• La protection supérieure contre le bruit permet de travailler même sous des lignes électriques
• Plus de 8 heures de fonctionnement continu à -30°C et 17 heures à 20°C avec la batterie fournie
• Câble d'alimentation pour batterie standard au plomb inclus

• Levé mobile en mode « walking » ou remorqué et mesures en mode station avec guidage de ligne
• Station de base avec mesures continues
• Mode recherche pour la détection d'objets UXO ou l'évaluation de l'emplacement d'une station de base
• Mode récepteur GNSS permettant de collecter des données brutes (RAW) GNSS avec une précision de l'ordre du centimètre en mode base ou rover

• Exploration minière
• Détection d'UXO
• Études géologiques régionales
• Études d'ingénierie
• Cartographie des pipelines
• Études archéologiques
• Exploration pétrolière et gazière

• Console MaxiMag avec récepteur GNSS multibande intégré
• Capteur CMx sur tige
• Électronique du capteur QuantumMag
• Compteur QuantumMag
• Batterie LiFePo4 12,8V/7,5Ah avec chargeur
• Câble capteur-console
• Câble d'alimentation pour la batterie
• Câble USB
• Tige non magnétique
• Harnais de sac à dos
• Mallette de transport

• Console MaxiMag avec récepteur GNSS multibande intégré
• Capteur CMx sur tige (2 pcs.)
• Électronique du capteur QuantumMag (2 pcs.)
• Compteur QuantumMag (2 pcs.)
• Accessoires pour gradiomètre
• Batterie LiFePo4 12,8V/7,5Ah (2 pcs.) avec chargeur
• Câble capteur-console
• Câble d'alimentation pour la batterie
• Câble USB
• Tige non magnétique (2 pcs.)
• Harnais de sac à dos
• Mallette de transport

• Station de base SmartQuantumMag
• Capteurs numériques CMx supplémentaires
• Accessoires pour gradiomètre
• Chariot non magnétique pour gradiomètre multi-capteurs
• Trépied non magnétique
• Antenne GNSS externe sur tige
• Batterie LiFePo4 supplémentaire
• Unité d'interface CAN-Ethernet pour la connexion à un PC/routeur
• Câble RS-232 pour la connexion à un PC
• Logiciel SmartManager
• Alimentation électrique 100-240 VAC

La modélisation directe des levés magnétométriques et l'inversion des données peuvent être réalisées avec succès à l'aide des progiciels avancés ZondGM2d et ZondGM3d.
