Équipement et logiciel pour des études géophysiques: conception, fabrication, soutien, fourniture

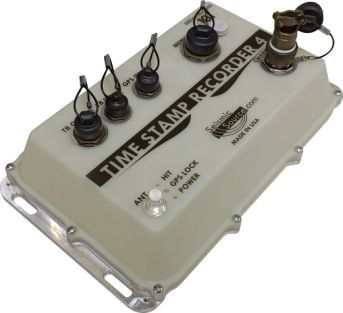

Enregistreur d'horodatage - TSR 4

Caractéristiques principales:
  • Autonome - Comme tout système nodal autonome, cette TSR 4 rend toute source d'impact entièrement autonome
  • Précision - Le TRS 4 utilise le GPS pour suivre l'emplacement de toutes les sources et déterminer l'heure exacte de déclenchement
  • Navigation - En option, connectez un TRS 4 à une tablette ou à un téléphone portable pour guider la source vers le prochain point d’impact de manière rapide et efficace
  • Enregistrement en temps réel – En connectant le TRS 4 à l'Application de Navigation (Navigation App), l'équipe peut ajouter des commentaires et créer un journal d'observations au fur et à mesure d’impacts, ce qui améliore la précision et réduit les erreurs
  • Sécurité - Avec l'Application de Navigation (Navigation App) en option, toutes les données d’impacts, y compris les emplacements et les horodatages, sont sauvegardées au fur et à mesure de l'acquisition de chaque point d’impact
  • Compatibilité - Le système TSR 4 crée un fichier de collecte de données compatible avec la plupart des sismographes à enregistrement autonome
  • Fiabilité - Ne manquez jamais un impact grâce au stockage redondant du TRS 4 à l'aide de l'Application de Navigation Android (Android Navigation App)
Prix : sur demande
+
Ce produit a été ajouté avec succès à votre panier
Crédit-bail
Location
TRADE-IN

L’Enregistreur d'horodatage 4 (TSR 4) est conçu pour enregistrer l'heure et la position précises de chaque impact. L'heure et la position GPS de chaque impact sont stockées sur une fiche mémoire amovible. Ces données sont ensuite utilisées par le système d'enregistrement autonome pour produire des enregistrements d’impacts.

L'application de navigation (Navigation Application) optionnelle :
  • Fonctionne sur les appareils Android, y compris les tablettes et les téléphones portables
  • Naviguer la source vers des points préchargés
  • Sauvegarde T0 fois au fur et à mesure qu'elles se produisent
  • Affiche des informations sur l'état des impacts
  • Prend en charge l'utilisateur avec un statut de fonctionnement Feu Rouge (Red Light) ou Feu Vert (Green Light)
  • Ajoute une navigation en temps réel avec une carte détaillée au point de source suivant
  • L'Opérateur peut facilement ajouter des commentaires pour enregistrer son processus
  • Un fichier journal est automatiquement généré avec toutes les informations d’impacts, y compris les numéros de ligne d’impact et de station, les horodatages d’impact et les emplacements d’impact GPS

À la fin de la journée, Disque dur Externe compatible avec USB (Ruggedized USB-compatible Memory Plug) peut être retirée pour collecter les données et créer des fichiers d’impact avec les données du système d'enregistrement autonome.

Utilisation de l’Enregistreur d'horodatage 4 (TSR 4) avec un téléphone portable ou une tablette Android :
  • Connectez TSR 4 au commutateur marteau de la source
  • Connectez TSR 4 à la tablette Android en utilisant la radio Wi-Fi interne et démarrez l'application de navigation (Navigation App)
  • Chargez une carte détaillée ou prendre des photos à la volée
  • L'Opérateur de la source sélectionne le point de la source sur la tablette et navigue jusqu'à lui
  • Après avoir frappé le point, TSR 4 envoie l'emplacement et l'heure de l’impact à l'application de navigation (Navigation App)
  • L'application de navigation (Navigation App) crée une entrée dans le journal de l'Observateur, complétant ainsi le processus d'acquisition
  • De retour au bureau, les informations de la tablette sont utilisées pour la collecte, le traitement et l'interprétation des données

Signal de déclenchement :

TTL ou fermeture de commutateur (Switch Closure)

Entrée de déclenchement :

Détecte le front négatif de l’impulsion

GPS interne :

Standard

Wi-Fi interne :

Standard

Mémoire externe :

16 Go Disque dur Externe (Ruggedized Plug)

Temps de cycle :

2 mSecondes

Précision :
.±1 μSecondes
Poids :
2,5 lbs. (1 kilogramme)
Dimensions :
11,5 x 7,25 x 3,0 pouces (292 x 184 x 76 mm)
Sans antenne
