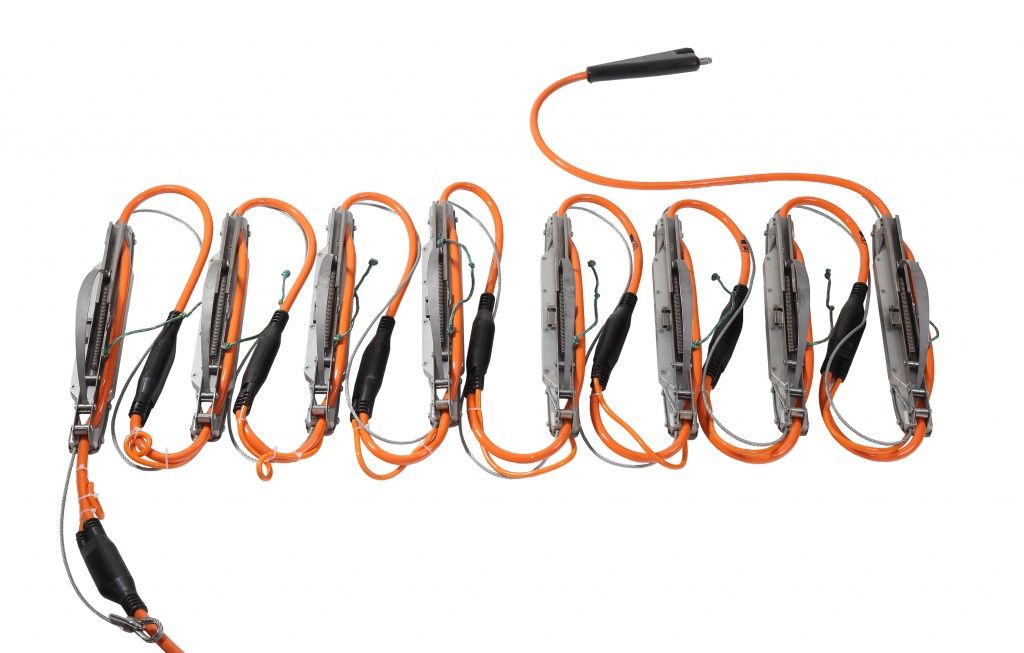

GStreamer – réseau sismique de forage multi-niveaux à 3C avec ancrage à ressort

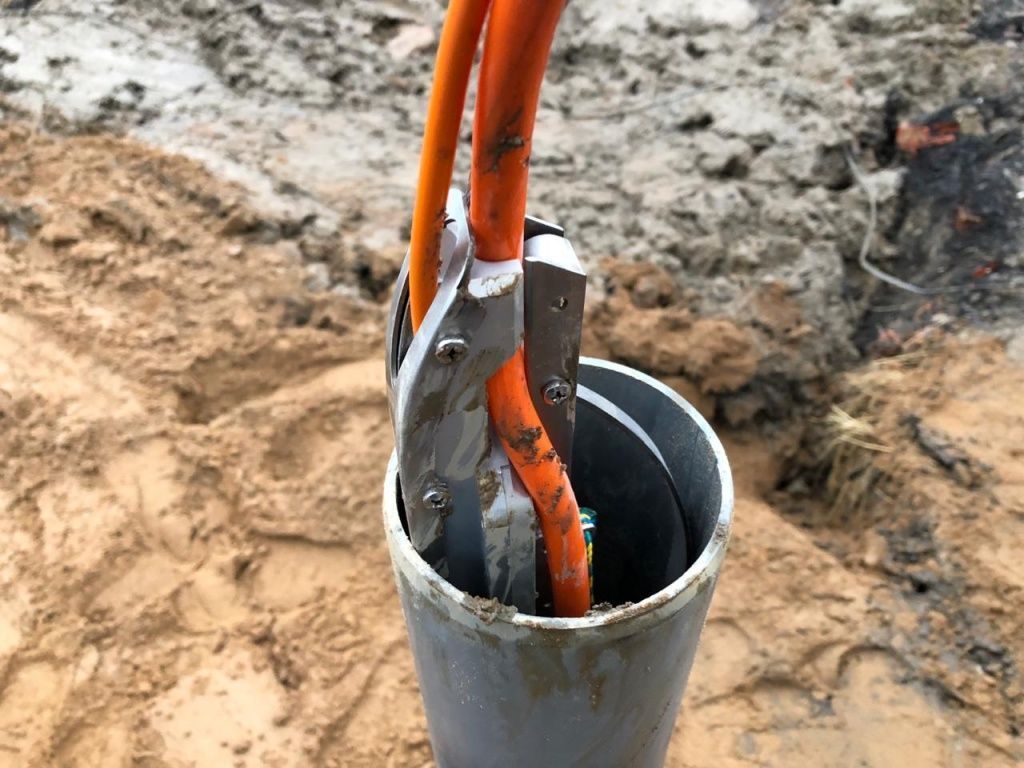

GStreamer est conçu pour le profilage sismique vertical (VSP) ainsi que pour les essais sismiques inter-forages et la tomographie (CST) dans des forages tubés en PVC. Le verrouillage de l’outil est assuré par un système à ressort avec déclenchement à distance contrôlé. Il peut être équipé de 4 ou 8 géophones de forage 3C montés sur un câble.

L’utilisation d’un système à ressort permet d’atténuer la dépendance de la force de serrage au diamètre du puits. Le rapport est compris entre 1:7 et 1:11 par rapport au poids de l’outil, ce qui correspond aux paramètres des sondes VSP du secteur “ pétrole & gaz ” et garantit la plus haute qualité des données.

GStreamer est équipé de deux géophones par composante, avec une fréquence propre de 12 Hz. Ce regroupement permet d’augmenter la sensibilité tout en conservant des dimensions minimales de l’outil. L’enregistrement des données est assuré par presque tous les sismographes.

À la demande de l’utilisateur, GStreamer peut être équipé d’un connecteur pour un géophone de référence en surface, afin de contrôler la synchronisation source-sismographe et d’améliorer la précision du calcul des vitesses d’intervalle.

GStreamer associé aux sources de cisaillement de forage SHock ou GeoSV est conçu pour les essais sismiques inter-forages (ASTM D4428 / D4428M) ou pour la tomographie sismique inter-forages avec enregistrement des ondes P et S dans des puits secs ou remplis d’eau. Vous pouvez en savoir plus sur ces technologies ici.

GStreamer peut être fourni sur une bobine ou sur un treuil BGW light, tous deux équipés d’une bague collectrice.

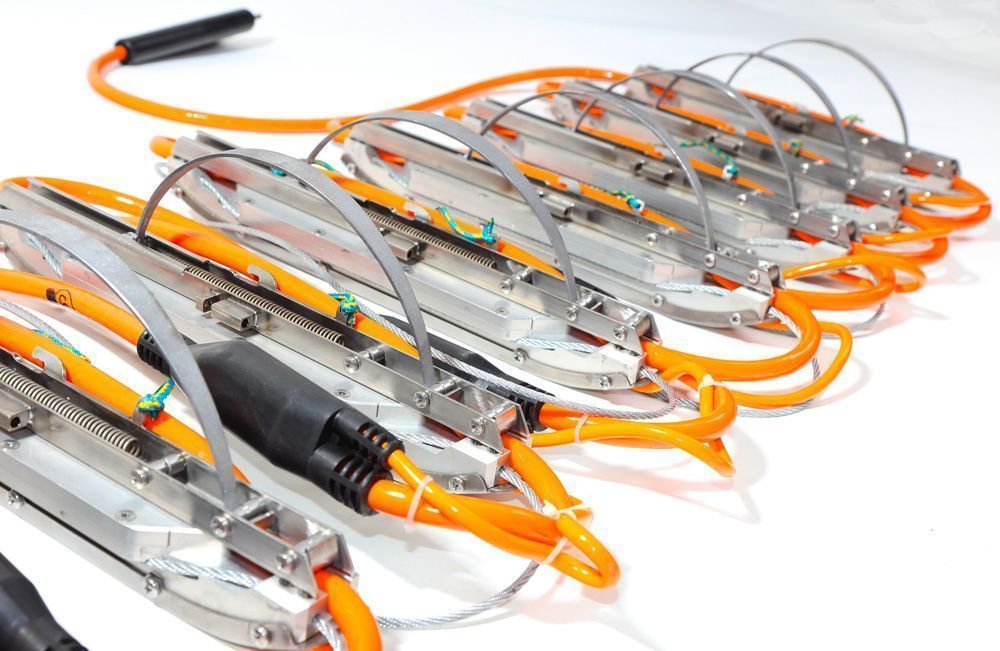

• Réseau de forage multi-niveaux à 3C à 4 ou 8 outils GStreamer
• Jeu de ressorts supplémentaire
• Câble métallique sur bobine pour le déclenchement du système d'ancrage et la sécurisation

• Bobine pour un GStreamer 12 canaux
• Bobine pour un GStreamer 24 canaux
• Treuil BGW light
• Source d'énergie Jack avec unité de contrôle à distance JackPad
• Sources de forage d’ondes de compression (P) (Pulse) ou d'ondes de cisaillement SH (SHock) et SV (GeoSV)
• Réseau d’hydrophones de forage WellStreamer
• Sismographes à haute fréquence Sigma 4+ ou DAQlink 5
• Inclinomètre de forage

Nous avons également développé des systèmes multi-niveaux à 3C GStreamer-E avec le système d’ancrage électromécanique à commande individuelle, ainsi que des systèmes plus simples et moins coûteux GStreamer-P avec des ancres à commande pneumatique.

Exemple des données du profilage sismique vertical (VSP) (composante Z) obtenues avec GStreamer.

La distance entre la position de la source (masse) et la tête de puits est de 5 m. Distance entre les récepteurs de forage : 1 m, plage de profondeurs : de 5 à 124 m.

Exemple des données du profilage sismique vertical (VSP) sur ondes S obtenues avec GStreamer.

Composante horizontale après orientation et soustraction des tirs droit et gauche. La distance entre la position de la source (masse) et le tête de puits est de 0,6 m. Espacement des récepteurs dans le forage : 1 m, plage de profondeur : de 1 à 120 m.

Exemple de données VSP sur ondes S acquises avec GStreamer.

Composante horizontale après orientation et soustraction des tirs droit et gauche. La distance entre la position de la source (masse) et le tête de puits est de 0,6 m. Espacement des récepteurs dans le forage : 1 m, plage de profondeur : de 1 à 120 m.
