Pack de magnétomètres Overhauser MaxiMag et SmartMag

Caractéristiques principales:
  • Gradiomètre ou magnétomètre de marche et station de base
  • Pour des missions allant de l’archéologie aux études régionales
  • Haute sensibilité et précision absolue
  • Option RTK ou PPK pour une précision centimétrique
  • Léger et mobile
Prix : sur demande
+
Ce produit a été ajouté avec succès à votre panier
Crédit-bail
Location
TRADE-IN

Le pack de magnétomètres Overhauser MaxiMag et SmartMag st conçu pour résoudre toutes les tâches magnétiques terrestres, y compris la gradiométrie et les levés réguliers avec des magnétomètres de marche et de base. Les deux appareils sont équipés de récepteurs GNSS intégrés de haute précision, offrant une précision de positionnement au centimètre près. En plus des composants de base des unités MaxiMag et SmartMag, le kit comprend des câbles et des supports de montage pour assembler un gradiomètre. Si vous prévoyez de réaliser des levés par drone, nous recommandons de choisir le kit AeroSmartMag + MaxiMag.

Magnétomètre ou gradiomètre

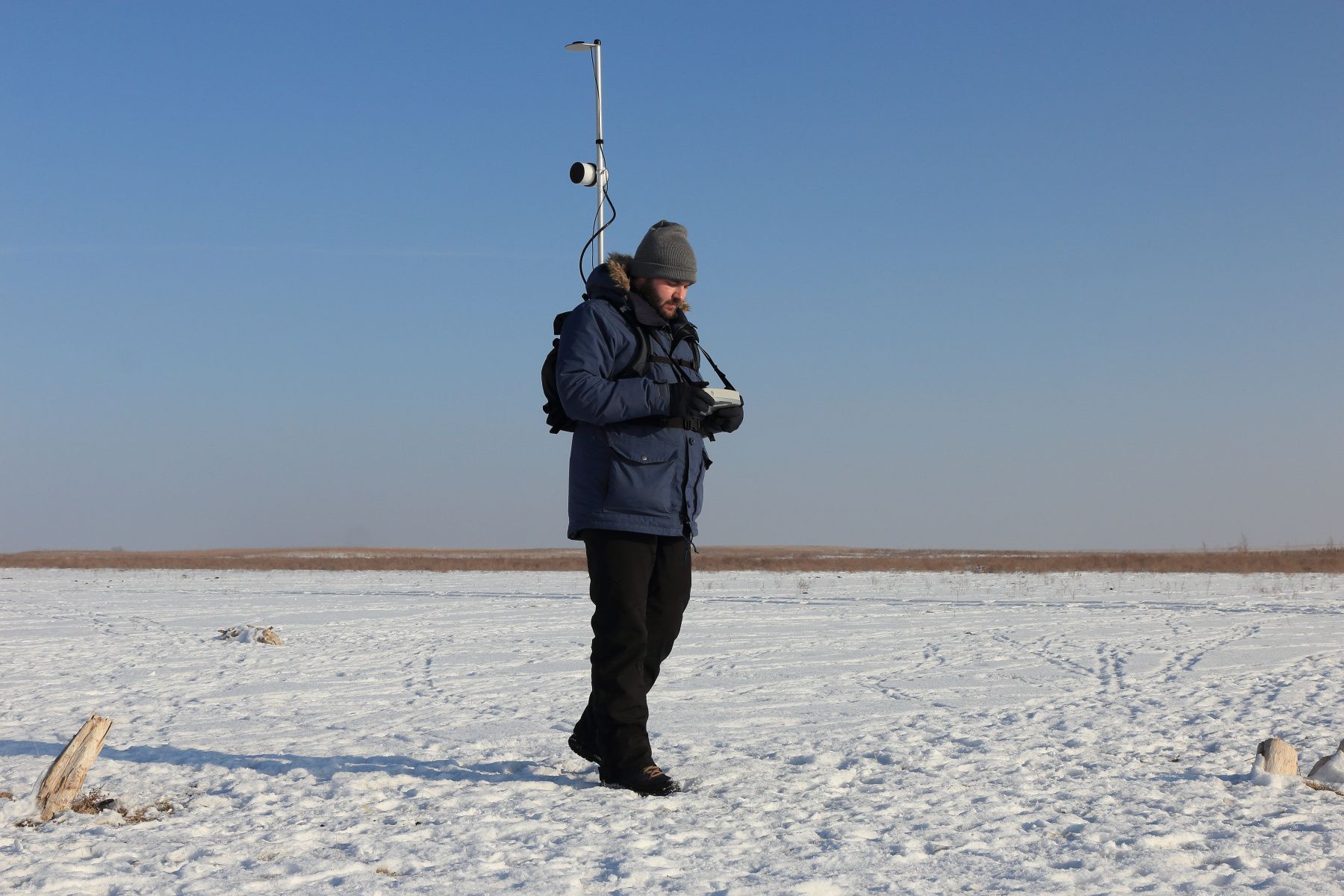

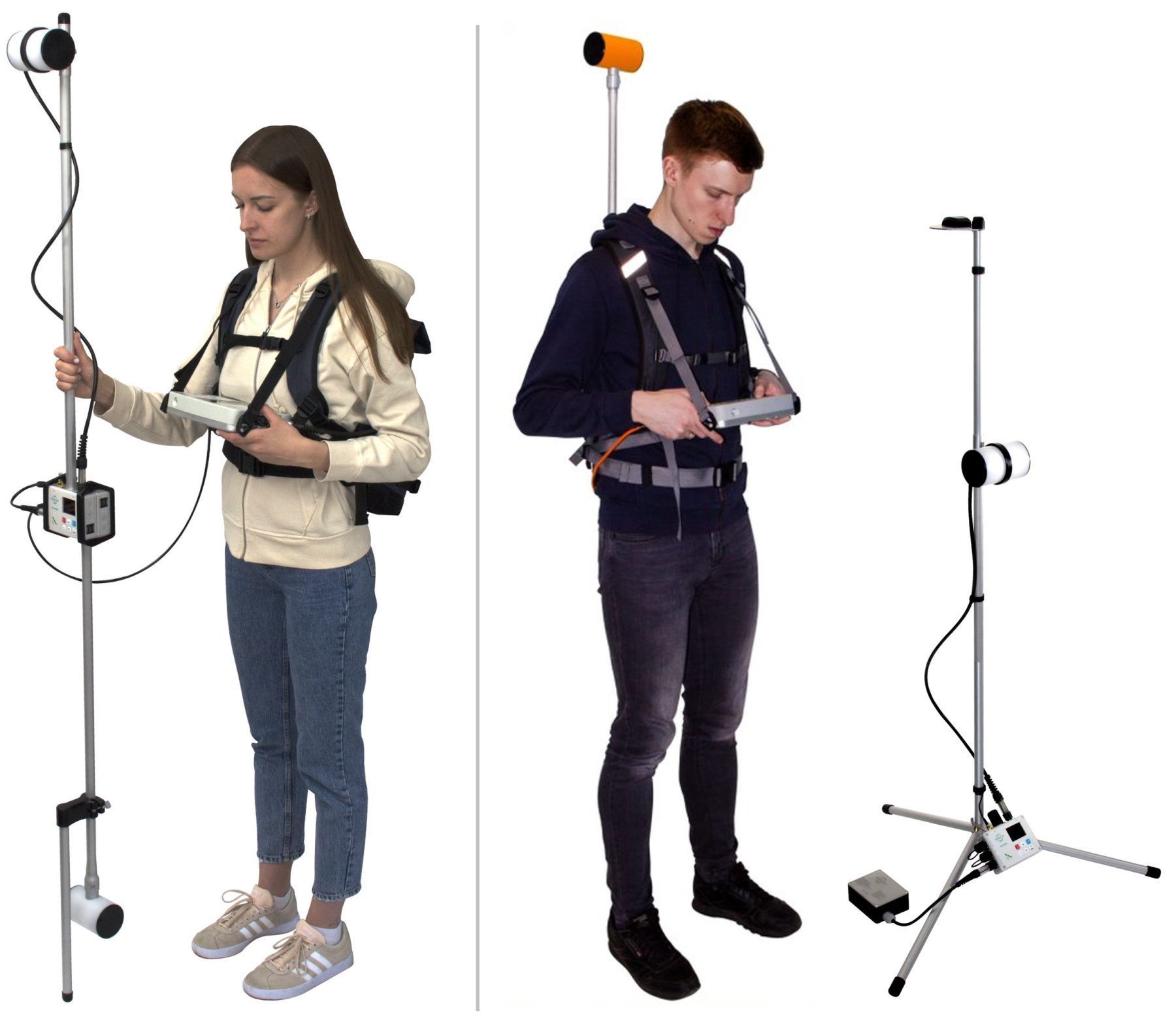

Le magnétomètre de marche MaxiMag et la station de base SmartMag sont des magnétomètres indépendants équipés de récepteurs GNSS intégrés, de consoles et de mémoire. SmartMag peut également être utilisé comme second capteur, transformant MaxiMag en un gradiomètre haute précision et entièrement fonctionnel. Les deux magnétomètres peuvent être montés sur le chariot dédié non magnétique MagCart.

Référencement des coordonnées à haute précision
Les deux magnétomètres sont équipés de récepteurs GNSS intégrés haute précision à double fréquence, capables d’enregistrer les données brutes. Cela permet d’utiliser n’importe quel magnétomètre non seulement comme station de base magnétique, mais aussi comme base GNSS. Parallèlement, le second magnétomètre fonctionne comme mobile (rover) pour assurer une précision centimétrique du positionnement des mesures. L’option RTK est un outil indispensable pour les levés archéologiques où la précision des coordonnées est cruciale.

Une solution idéale pour toute région
Nos magnétomètres Overhauser ne présentent aucune zone morte et peuvent être utilisés à toutes les latitudes. Il suffit de maintenir le capteur en position verticale ou horizontale, comme indiqué dans le schéma ci-dessous, pour obtenir une sensibilité maximale, sans se soucier de l’orientation de la ligne ou du capteur. Cette caractéristique est particulièrement importante pour les magnétomètres embarqués sur UAV opérant dans les régions équatoriales.

Les magnétomètres Overhauser ne nécessitent pas de chauffage du capteur, contrairement aux magnétomètres à pompage optique, ce qui permet de maintenir une consommation d’énergie et une autonomie constantes, que ce soit par forte chaleur estivale ou grand froid hivernal. De plus, leur autonomie est toujours bien supérieure à celle de tout magnétomètre à pompage optique.

Faible consommation d’énergie et conception légère
Les magnétomètres Overhauser offrent une combinaison unique de sensibilité et de faible consommation d’énergie. MaxiMag et SmartMag sont les magnétomètres les plus légers de leur catégorie, grâce à leur conception et à l’utilisation de batteries légères. MaxiMag est équipé d’un harnais léger et confortable, doté de multiples réglages pour s’adapter à tous, ainsi que d’un sac à dos pour votre déjeuner et votre veste.

Les capteurs MaxiMag sont disponibles en deux versions :

Modulaire

Rigide

Orientation verticale du capteur

+

-

Connexion entre le capteur et le module électronique

Connecteur

Fixe (permanent)

Valise de transport

+

-

Nous recommandons la conception rigide pour les environnements difficiles à basses températures, où les connecteurs supplémentaires et le montage du capteur avec des gants peuvent être gênants. Les capteurs modulaires sont pratiques pour une utilisation en régions proches de l’équateur et lors du transport.

Le kit du magnétomètre contient un nombre minimal de pièces afin de rendre le montage aussi simple que possible, tout en comprenant tous les composants nécessaires. Ainsi, vous n’aurez pas à acheter de câbles supplémentaires, de récepteur GNSS ni d’autres « options et accessoires » indispensables aux opérations courantes. Chaque magnétomètre que nous expédions est prêt à être utilisé dans sa configuration de base. Les options ajoutent des fonctionnalités, mais ne sont pas requises par la majorité des utilisateurs pour les scénarios d’utilisation standard.

Conçu avec soin dans les moindres détails
Nous avons passé des années à réaliser des levés géophysiques avant de décider de concevoir un équipement qui faciliterait la vie des géophysiciens de terrain. Nous avons mis en œuvre toutes les idées qui nous sont venues en pleine taïga ou en montagne, sous un soleil brûlant ou lors des nuits polaires.

MaxiMag est doté d’une lampe LED intégrée puissante et d’un écran LCD chauffant, garantissant une parfaite lisibilité de jour comme de nuit, par temps chaud comme par temps froid. SmartMag est équipé d’un écran OLED qui fonctionne sans chauffage jusqu’à -40 °C.

MaxiMag dispose également d’un clavier double face, aussi confortable pour les droitiers que pour les gauchers, et particulièrement pratique les jours de grand froid, lorsque l’on souhaite alterner les mains entre les manipulations et le réchauffement dans une poche chaude.

Nous accordons une grande importance aux retours des utilisateurs et à leurs idées pour améliorer la fonctionnalité et l’ergonomie. De nombreuses fonctionnalités ont été mises en œuvre grâce aux suggestions des utilisateurs et à la facilité de mise à jour à distance du firmware.

Format des données
L’utilisateur peut créer des dossiers de projet pour organiser les sites de levé ou les journées de collecte de données. Toutes les mesures sont enregistrées dans un fichier TXT situé dans le dossier du projet. Le fichier de chaque magnétomètre porte un nom comprenant le numéro de série de la console, le code du mode de mesure et le nombre de capteurs connectés. Les fichiers ont une structure homogène, c’est-à-dire que chaque mesure est une ligne contenant toutes les informations nécessaires : date et heure UTC, fuseau horaire, nom de base ou numéro de ligne et nom de station, champ mesuré, erreur estimée, numéro de série du capteur, latitude et longitude en degrés décimaux, altitude, coordonnées UTM avec sélection automatique de la zone et de l’hémisphère, précision horizontale et verticale. Lorsqu’on travaille avec un gradiomètre, chaque ligne contiendra pour chacun des capteurs connectés le champ mesuré, l’erreur estimée et le numéro de série du capteur. Le nom du fichier sera différent de celui du mode magnétomètre, ce qui garantit que l’uniformité du format est préservée.

Même si plusieurs opérateurs travaillent simultanément sur un site de levé, vous pourrez toujours identifier dans la base de données l’instrument utilisé pour chaque mesure individuelle.

Métrologie et protection contre le bruit – une garantie de haute précision
Tous nos magnétomètres sont testés métrologiquement. Nous contrôlons le niveau de bruit, la précision absolue et l’erreur d’orientation. Les algorithmes robustes permettent d’effectuer des mesures même en présence d’un fort bruit industriel, en milieu urbain ou juste sous des lignes électriques haute tension.

Fiabilité et garantie
Une garantie de trois ans, une fiabilité éprouvée et un support technique rapide assurent la réussite de votre projet. Nos capteurs Overhauser bénéficient de la plus longue durée de vie au monde, dépassant 10 ans. Vous pouvez également profiter de notre programme de reprise (« trade-in ») et remplacer vos anciens instruments par nos nouveaux magnétomètres. Échangez vos magnétomètres obsolètes, peu fiables et lourds provenant d’autres fabricants contre nos solutions modernes, légères et performantes !

Modes de fonctionnement
  • Levés magnétiques mobiles avec magnétomètre de marche ou tracté, et mesures stationnaires avec guidage de ligne
  • Gradiomètre ou deux magnétomètres indépendants pour les levés terrestres

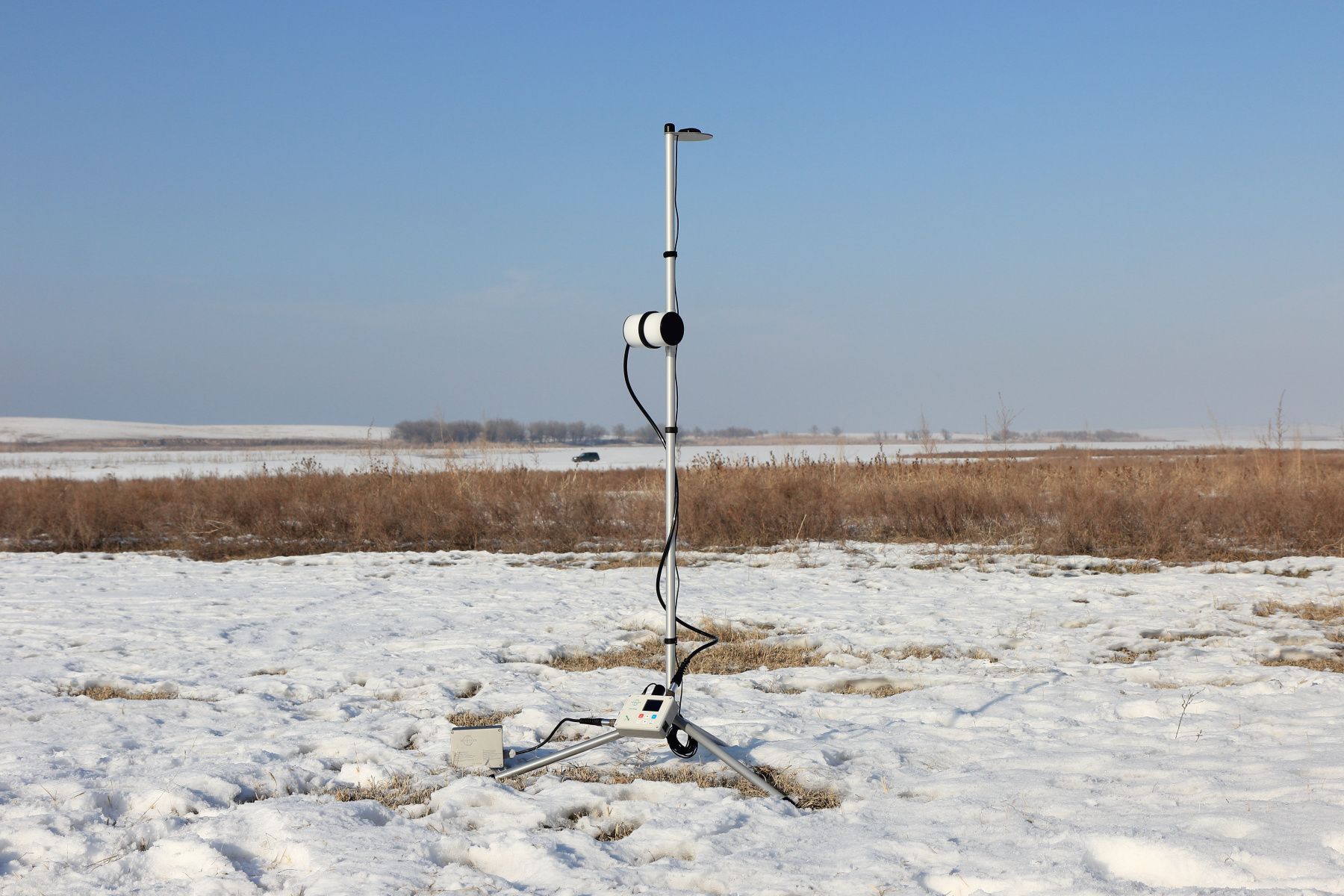

  • Station de base avec mesures continues
  • Mode Recherche pour la détection d’engins non explosés (UXO) ou l’évaluation de l’emplacement de la station de base
  • Mode récepteur GNSS avec la capacité d’enregistrer des données GNSS brutes pour une précision centimétrique, en configuration base ou rover
Domaine d'application
  • Exploration minière
  • Études géologiques régionales
  • Études d’ingénierie
  • Cartographie de pipelines
  • Détection d'engins non explosés (UXO)
  • Études archéologiques
  • Exploration pétrolière et gazière
  • Observatoire magnétique
Contenu du colis de base :
  • Console MaxiMag avec récepteur GNSS multibande intégré
  • Capteur Overhauser numérique OVHmag
  • Batterie Li-ion 14,8 V / 4 Ah avec chargeur - 2 pièces
  • Câble capteur-console
  • Câble d’alimentation pour batterie AGM - 2 pièces
  • Câble USB - 2 pièces
  • Harnais de sac à dos
  • Mallette de transport
  • Accessoires pour gradiomètre :
    - Support pour gradiomètre
    - Étrier de fixation pour gradiomètre
    - Câble pour gradiomètre
    - Rallonge de câble d’alimentation

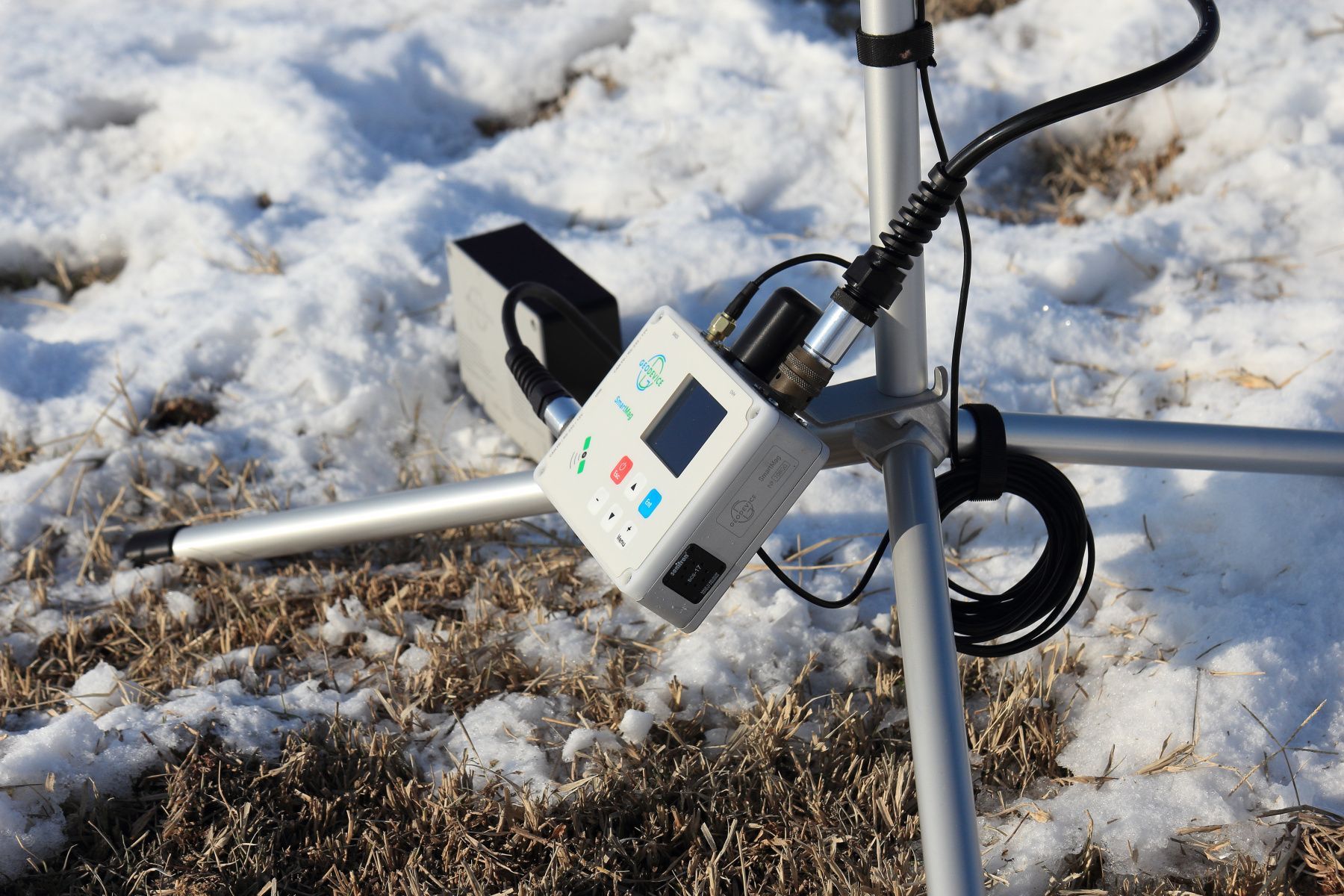

  • Console SmartMag avec récepteur GNSS multibande intégré
  • Capteur Overhauser sur tige
  • Antenne GNSS externe sur tige
  • Attache de trépied pour la fixation d'une corde
  • Trépied non magnétique
  • Support de la console
  • Mallette de transport de la station de base Smart
En option :
  • Positionnement cinématique en temps réel (RTK)
  • Capteurs Overhauser numériques supplémentaires

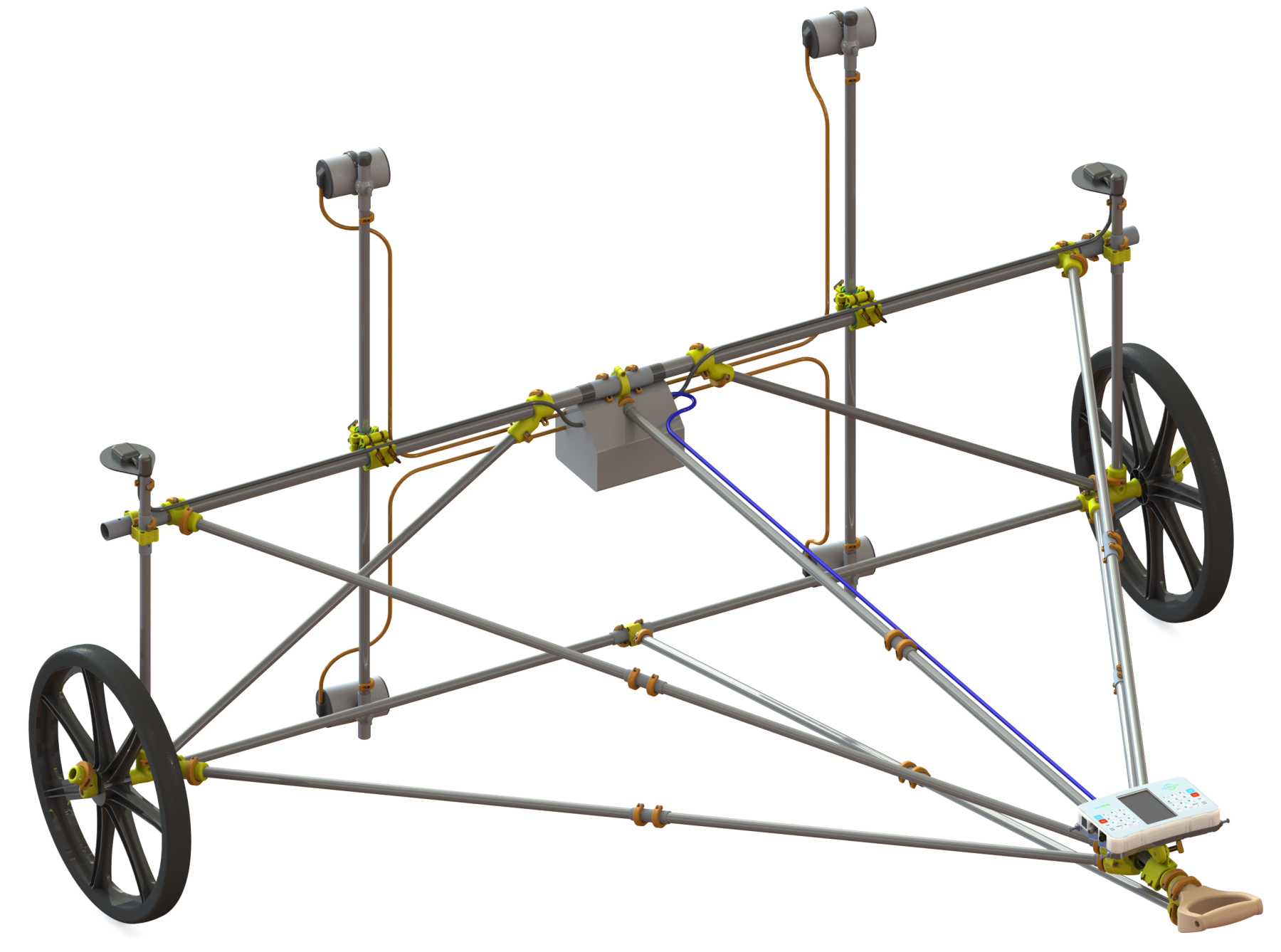

  • Chariot non magnétique MagCart pour gradiomètre multi-capteurs
  • Logiciel SmartManager
  • Câble RS-232 pour la transmission des données en temps réel

Type

Magnétomètres Overhauser

Nombre de capteurs

2 (jusqu’à 30 avec des capteurs supplémentaires)

Plage dynamique

20 000 à 120 000 nT

Précision absolue

0,1 nT

Sensibilité du capteur

0,021 nT/√Hz rms
0,012 nT/√Hz rms (sur demande)

Résolution

0,001 nT

Tolérance au gradient

30 000 nT/m

Taux d’échantillonnage

0,2 ; 0,25 ; 0,5 ; 1 s et plus, par pas de 1 s

Stabilité des capteurs

> 10 ans

Capteurs supplémentaires

IMU, compas

Interfaces

Intégrées : USB, RS-232, CAN FD
Optionnelle : Ethernet (nécessite une interface CAN-Ethernet)

Longueur maximale du câble de communication

jusqu’à 6 km (CAN FD), jusqu’à 100 m (RS-232)

Récepteur GNSS

Intégré et externe en option

Antenne GNSS

MaxiMag : intégrée et externe en option

SmartMag : externe

Signaux GNSS

GPS L1C/A et L2C ; GLONASS L1OF et L2OF ; Galileo E1B/C et E5b ; BeiDou B1I et B2I ; QZSS L1C/A, L1S et L2C. SBAS : WAAS, EGNOS, MSAS, GAGAN, SDCM.

Connecteurs

MaxiMag : 2 × CAN FD+12V / RS232+12V, USB, antenne GNSS externe

SmartMag : 2 × CAN FD / RS232 / 12V, USB, antenne GNSS externe, capteur Overhauser

Écran

MaxiMag : 240 × 128, LCD

SmartMag : 160 × 128, OLED

Clavier

MaxiMag : 32 boutons

SmartMag : 6 boutons avec rétroéclairage

Mémoire intégrée

jusqu’à 32 Go (microSD)

Alimentation électrique

9,5–21 VCC, LiPo 3S/4S, Li-ion 3S/4S, LiFePo4 4S ou batterie au plomb

100–240 VCA, alimentation optionnelle requise

Température de fonctionnement

–40 à +60 °C

Batterie incluse

Deux batteries 14,8 V / 4 Ah

Dimensions avec connecteurs

MaxiMag :

930×125×72 mm – capteur rigide

940×130×105 mm – capteur modulaire assemblé

260×150×45 mm – console

SmartMag :

Ø73×116 mm – capteur

125×100×35 mm – console

Poids de l’article

MaxiMag :

1,1 kg – console

1,4 kg – capteur rigide

1,5 kg – capteur modulaire

0,7 kg - batterie Li-ion

SmartMag :

0,45 kg – console

1 kg – capteur sur tige

0,7 - batterie Li-ion

Le poids de l’ensemble comprend la console, le capteur, la batterie, le trépied et l’antenne GNSS

Magnétomètre de type « walking » MaxiMag : 4 kg

Station de base SmartMag : 3,1 kg

Gradiomètre MaxiMag + SmartMag : 6 kg

Dimensions et poids du colis

MaxiMag :

100 × 20 × 25 cm, 14 kg – magnétomètre avec capteur rigide

55,8 × 35,5 × 19 cm, 8,5 kg – magnétomètre avec capteur modulaire

SmartMag :

55,8 × 35,5 × 19 cm, 7,5 kg
