Magnétomètre-gradiomètre Overhauser MaxiMag

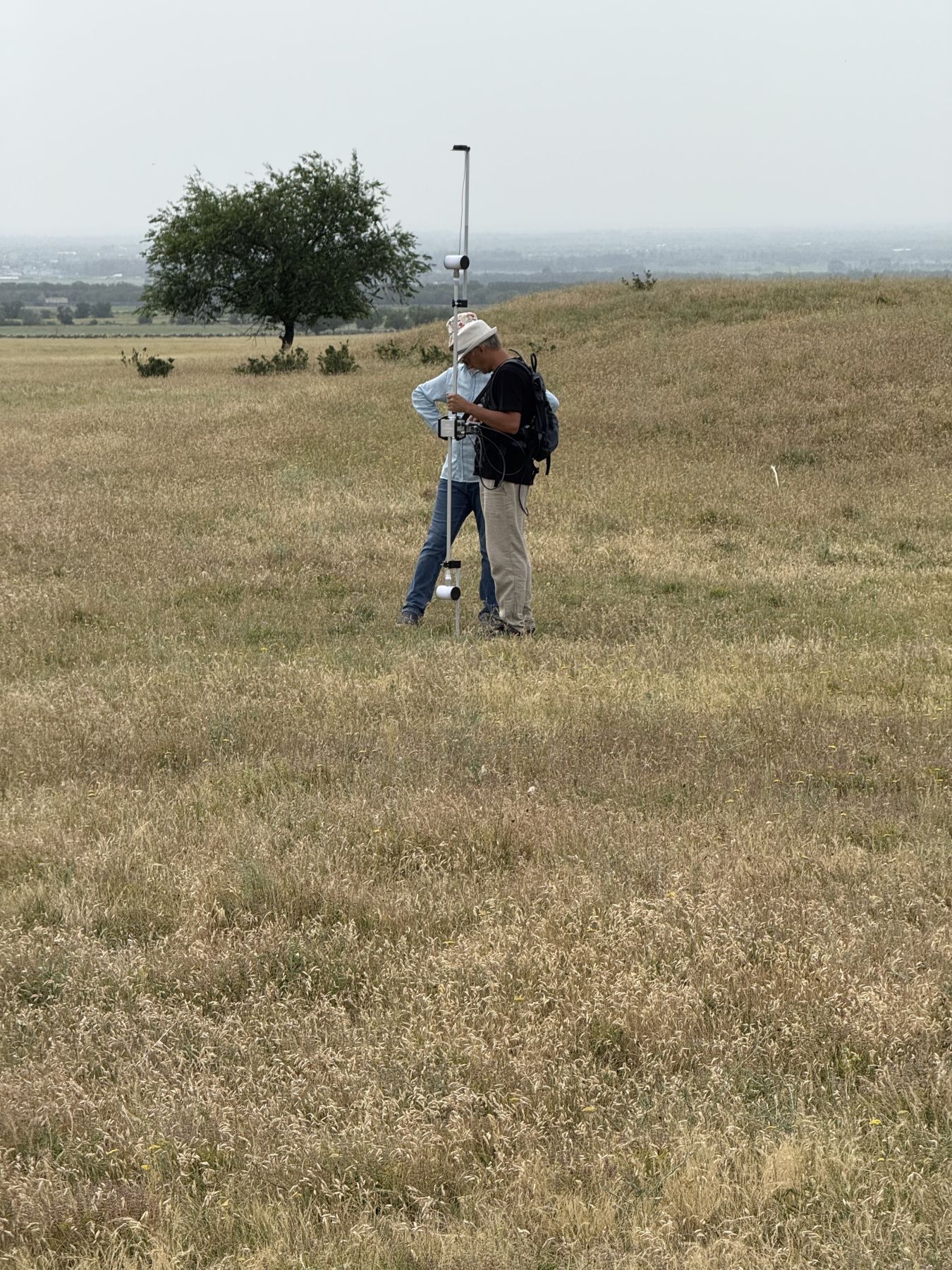

MaxiMag est le magnétomètre / gradiomètre portable le plus avancé au monde basé sur l'effet Overhauser. L'instrument est conçu pour une mésure du champ magnétique avec une sensibilité élevée et une précision absolue. MaxiMag peut être utilisé comme magnétomètre de terrain (« walking »), gradiomètre à deux ou multi-capteurs, station de base, magnétomètre d'observatoire ou même comme base GNSS et rover avec une précision centimétrique en mode post-traitement cinématique (PPK). La console peut être connectée aux magnétomètres SmartMag et les reconnaît comme des capteurs compatibles, de sorte qu'ils peuvent être utilisés ensemble comme magnétomètre de type « walking » et station de base ou comme gradiomètre.

Magnétomètre ou gradiomètre mobile parfait pour toutes les taches

La console MaxiMag vous permet de connecter jusqu'à 30 capteurs numériques Overhauser ou magnétomètres SmartMag via une interface CAN filaire. Cette caractéristique unique permet de construire des gradiomètres à deux ou plusieurs capteurs avec la base de mesure requise et en utilisant n'importe quelle distance entre la console et le capteur.

Systèmes de fixation et cadres optionnels pour tous les scénarios :
- Systèmes de fixation pour le transport de deux capteurs à la main ou dans un harnais de sac à dos
- Cadre multi-capteurs polyvalent pour les prospections archéologiques en milieu rural et en eaux peu profondes
- Chariot pour gradiomètre multicapteur
- Traîneau pour magnétomètre et gradiomètre multicapteur

Console tablette facile à utiliser

Nous avons équipé la console d'un grand écran chauffant avec une excellente lisibilité à la lumière du jour, d'un panneau de commande bidirectionnel, d'interfaces filaires modernes, et même d'une lampe de poche. Le contrôle des valeurs mésurées et de leur qualité est assuré en modes numérique, graphique et sonore. Le traçage des profils, le guidage de l'opérateur, la sauvegarde des coordonnées et de l'heure exacte des mesures sont assurés par un récepteur GNSS multibande intégré.

Lorsqu'un récepteur GNSS externe est nécessaire, MaxiMag prend en charge le protocole standard NMEA-0183 et peut être connecté à la plupart des appareils de navigation. Le téléchargement des données est disponible via USB, RS-232 ou depuis la carte microSD industrielle intégrée. Nous nous sommes également assurés que toutes nos pièces et connecteurs étaient non magnétiques, ce qui a permis de réduire les dimensions du kit de magnétomètre prêt à l'emploi. Manœuvrer avec un magnétomètre dans les forêts et les jungles n'a jamais été aussi simple !

Magnétomètre pour observatoires magnétiques

Une sensibilité, un taux d'échantillonnage et une précision élevés (inférieure à 0,1 nT) permettent d’utiliser MaxiMag dans les observatoires magnétiques, mais une solution plus optimale à ce problème est fournie par les capteurs numériques SmartMag / OVHmag. Les deux magnétomètres permettent la diffusion de données en temps réel via une connexion CAN FD ou RS-232. L'unité d'interface CAN-Ethernet optionnelle peut être connectée directement à l'équipement réseau standard. La ligne numérique CAN FD peut mesurer jusqu’à plusieurs kilomètres de long. L'appareil est fourni avec le logiciel SmartManager, qui possède toutes les fonctionnalités nécessaires pour fonctionner dans le réseau INTERMAGNET d'observatoires magnétiques.

Pièces du magnétomètre et harnais du sac à dos

Les capteurs MaxiMag sont disponibles en deux versions :

	Modulaire	Rigide
Orientation verticale du capteur	+	-
Connexion capteur-module électronique	Connecteur	Permanente
Mallette de transport	+	-

Nous recommandons la conception rigide pour les environnements difficiles à basse température où les connecteurs supplémentaires et l'assemblage du capteur avec des gants peuvent être gênants. Les capteurs modulaires sont pratiques à utiliser près de l'équateur et pendant le transport.

L'ensemble du magnétomètre contient un nombre minimum de pièces unifiées pour faciliter l'assemblage et l'utilisation d'une part, et d'autre part tous les composants nécessaires, de sorte que vous n'avez pas besoin d'acheter des câbles supplémentaires, une batterie, ou un récepteur GNSS requis pour le fonctionnement. Chaque magnétomètre que nous livrons est prêt à l'emploi dans sa configuration de base. Les options ajoutent des fonctionnalités, mais la plupart des utilisateurs n'en ont pas besoin pour les scénarios d'utilisation standard.

Nous avons également conçu un harnais exceptionnellement confortable et léger avec de nombreuses possibilités de personnalisation pour s'adapter à tout le monde. Le sac polochon peut être dézippé ou utilisé pour transporter une batterie supplémentaire, des vêtements ou un déjeuner.

Alimentation électrique

MaxiMag fonctionne pendant 11 heures en mode de mesure continue à -30°C avec la batterie fournie. À 20°C, la durée de fonctionnement passe à 17 heures. L'alimentation continue en mode de surveillance à long terme peut être assurée par une batterie de voiture, un convertisseur d'alimentation de 110/220VAC à 12VDC silencieux optionnel, ou un panneau solaire.

La batterie Li-ion incluse a une plage de température complète de -40 à +70°C et un certificat MSDS pour tout type de transport.

MaxiMag ne contient pas de batteries intégrées, qui pourraient compliquer le transport aérien et qui, tôt ou tard, tomberaient en panne et nécessiteraient un remplacement complexe.

Format des données

L'utilisateur peut créer des dossiers de projet qui peuvent être utilisés pour séparer les sites d'étude ou les jours de collecte de données. Toutes les mesures sont enregistrées dans un fichier TXT dans le dossier du projet. Le fichier de chaque magnétomètre a un nom contenant le numéro de série de la console, le code du mode de mesure et le nombre de capteurs connectés. Les fichiers ont une structure homogène, c'est-à-dire que chaque mesure dans le fichier est une ligne qui contient toutes les informations nécessaires : date et heure UTC, fuseau horaire, nom de la base ou nom de la ligne et de la station, champ mesuré, erreur estimée, numéro de série du capteur, latitude et longitude en degrés décimaux, altitude, coordonnées UTM avec sélection automatique de la zone et de l'hémisphère, précision horizontale et verticale. Lorsqu'on travaille avec un gradiomètre, la ligne contient le champ mesuré, l'erreur estimée et le numéro de série du capteur pour chacun des capteurs connectés, et le nom du fichier est différent du mode du magnétomètre, de sorte que l'uniformité du format n'est pas rompue.

Même si plusieurs opérateurs travaillent en même temps sur le site, vous serez toujours en mesure d'identifier l'instrument utilisé pour chaque mesure individuelle dans la base de données.

Métrologie et protection contre le bruit - la garantie d'une grande précision

Chaque capteur MaxiMag est soumis à des tests métrologiques. Nous contrôlons l'écart-type de l'erreur aléatoire (bruit), la précision absolue et l'erreur d'orientation.

Des algorithmes avancés permettent d'effectuer des mesures dans des conditions de bruit industriel élevé, dans un environnement urbain, ou juste en dessous/au-dessus de lignes électriques à haute tension.

Fiabilité et garantie

Nos spécialistes en R&D ont une grande expérience des levés géophysiques. Nous savons que ces équipements doivent être fiables et que le service doit être rapide et pratique. Nous offrons une garantie de 3 ans sur tous nos magnétomètres, et notre support technique répondra rapidement à toutes vos questions. Nos capteurs Overhauser ont le cycle de vie le plus long au monde, soit plus de 10 ans. Vous pouvez également profiter de notre programme de trade-in et remplacer vos anciens instruments par le nouveau MaxiMag.

Récepteur GNSS multibande intégré avec une précision de l'ordre du centimètre

L'heure et les coordonnées sont fournies par le récepteur GNSS multibande intégré, doté d'une fonction de post-traitement cinématique (PPK), qui permet d'atteindre une précision de l'ordre du centimètre. Les données RAW GNSS stockées peuvent être facilement converties au format RINEX. La console dispose d'un mode récepteur GNSS et peut être utilisée comme station de base GNSS, rover ou tracker sans capteur mag connecté.

MaxiMag dispose d'une antenne GNSS intégrée et d'un connecteur pour une antenne externe. Il prend également en charge le protocole NMEA-0183 et peut être connecté à des appareils de navigation externes via RS-232.

• Panneau de commande bidirectionnel pour droitiers et gauchers
• Lampe de poche LED ultra-brillante pour une navigation sûre dans l'obscurité
• Récepteur GNSS multibande intégré avec fonction de post-traitement cinématique (PPK) et modes base/rover
• Protection supérieure contre le bruit permettant de fonctionner même sous des lignes électriques
• Plus de 11 heures de fonctionnement continu à -30°C et 17 heures à 20°C avec la batterie fournie
• Câble d'alimentation pour batterie standard au plomb inclus

Modes de fonctionnement

• Levé mobile en mode « walking » ou remorqué et mesures en mode station avec guidage de ligne
• Station de base avec mesures continues
• Mode recherche pour la détection d'objets UXO ou l'évaluation de l'emplacement d'une station de base
• Mode récepteur GNSS permettant de collecter des données RAW GNSS avec une précision de l'ordre du centimètre en mode base ou rover

Domaines d'application

• Exploration minière
• Études géologiques régionales
• Études d'ingénierie
• Cartographie des pipelines
• Détection d'UXO
• Études archéologiques
• Exploration pétrolière et gazière
• Observatoire magnétique

Contenu du colis standard :

• Console MaxiMag avec récepteur GNSS multibande intégré
• Capteur numérique Overhauser OVHmag
• Batterie Li-ion 14,8V/4Ah avec chargeur
• Câble capteur-console
• Câble d'alimentation pour la batterie AGM
• Câble USB
• Harnais de sac à dos
• Mallette de transport

Contenu du colis d’un gradiomètre à deux capteurs :

• Console MaxiMag avec récepteur GNSS multibande intégré
• Capteur numérique Overhauser OVHmag - 2 pcs.
• Batterie Li-ion 14,8V/4Ah avec chargeur
• Câble capteur-console
• Accessoires pour gradiomètre :
  - Support du gradiomètre
  - Système de fixation du gradiomètre
  - Câble du gradiomètre
  - Rallonge du câble d'alimentation
• Câble d'alimentation pour la batterie AGM
• Câble USB
• Harnais de sac à dos
• Mallette de transport

En option:

• Station de base SmartMag
• Capteurs numériques supplémentaires Overhauser
• Accessoires pour gradiomètre
• Chariot non magnétique pour gradiomètre multi-capteurs
• Trépied non magnétique
• Antenne GNSS externe sur tige
• Batterie Li-ion supplémentaire
• Unité d'interface CAN-Ethernet pour la connexion à un PC/routeur
• Câble RS-232 pour la connexion à un PC
• Logiciel SmartManager
• Alimentation électrique 100-240 VAC
