Récepteurs GNSS multi-bandes L1/L2 RTK/PPK NK et FD pour applications géophysiques et hydrographiques

Nous avons développé les récepteurs GNSS NK et FD, étanches et résistants aux vibrations, pour l’assistance à la navigation lors de levés hydrographiques et géophysiques offshore. Les récepteurs peuvent être installés aussi bien à bord du navire que sur des équipements déportés, tels que des bouées remorquées pour les streamers sismiques et les réseaux d’électrodes, ainsi que sur des sources sismiques comme les systèmes Sparker ou Boomer. Les modems radio intégrés assurent le fonctionnement en mode RTK et la transmission en temps réel des données de navigation vers le navire.

Système GNSS NK

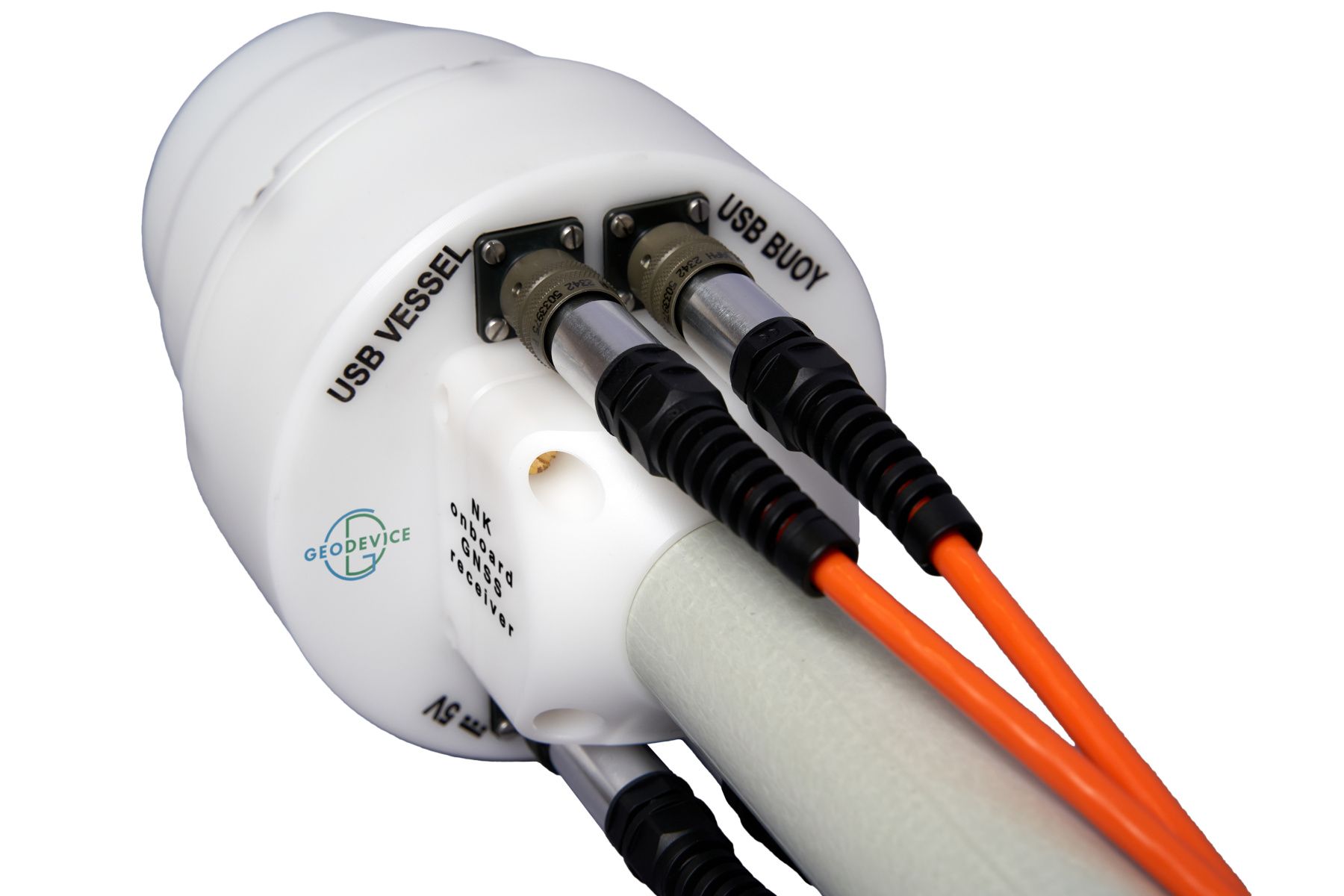

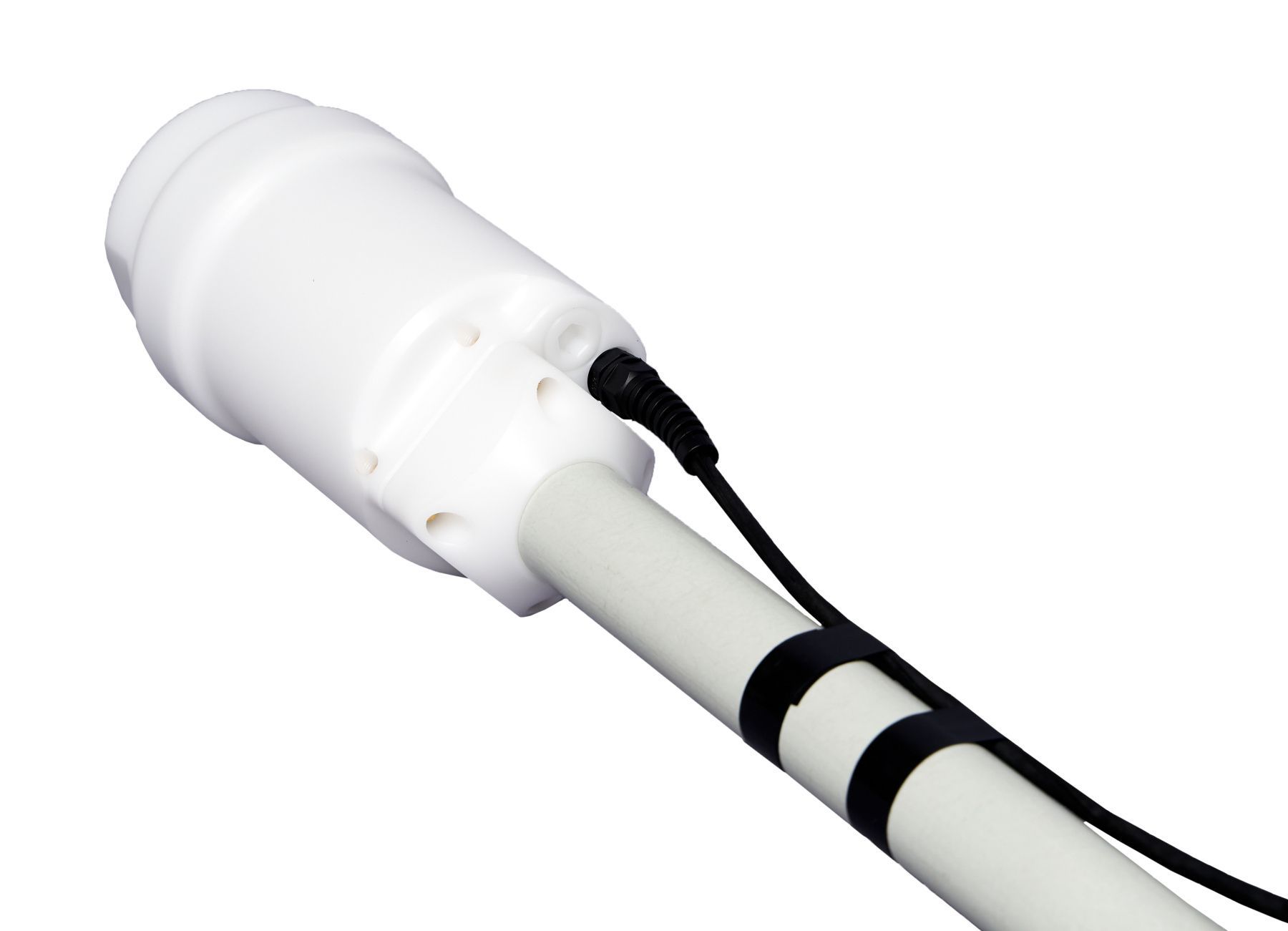

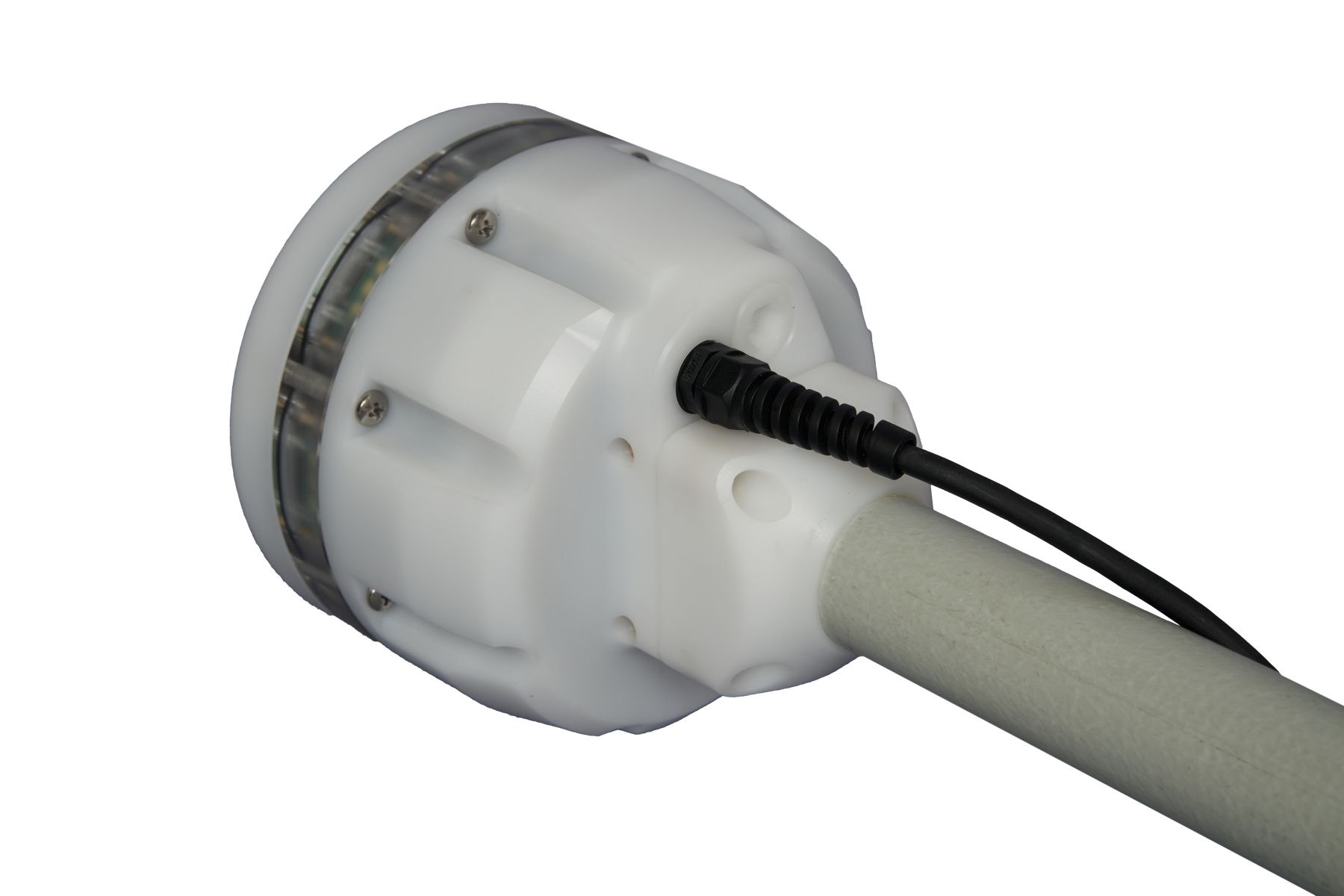

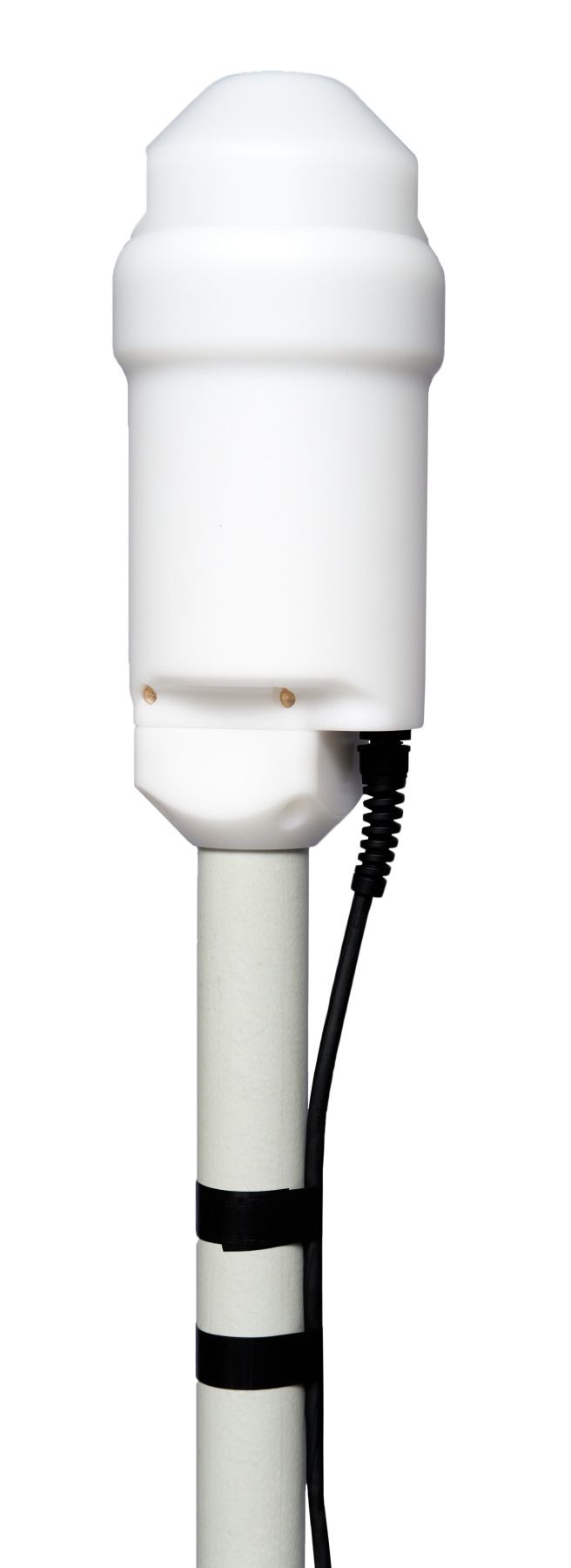

Il s’agit de l’option la plus économique lorsque le positionnement d’un grand nombre d’équipements embarqués n’est pas requis, par exemple lors de levés sismiques UHR mono-canal ou de levés de résistivité électrique et de polarisation provoquée (IP) en milieu marin. Le récepteur embarqué est équipé d’un modem radio et de deux connecteurs RS232 permettant la transmission des données des deux récepteurs vers un PC. Le récepteur déporté peut être équipé en option d’un modem GSM afin de recevoir des corrections NTRIP depuis une station GNSS terrestre, garantissant une précision centimétrique du positionnement en temps réel. Les deux récepteurs enregistrent en continu les données GNSS brutes pour un post-traitement cinématique (PPK). La réception des données provenant de récepteurs déportés supplémentaires nécessite un second récepteur GNSS embarqué (appairé) ou une unité modem radio optionnelle. Le récepteur NK peut être fourni avec des feux de signalisation externes montés sur le même mât et alimentés par une batterie équipée de deux connecteurs étanches.

Système GNSS FD

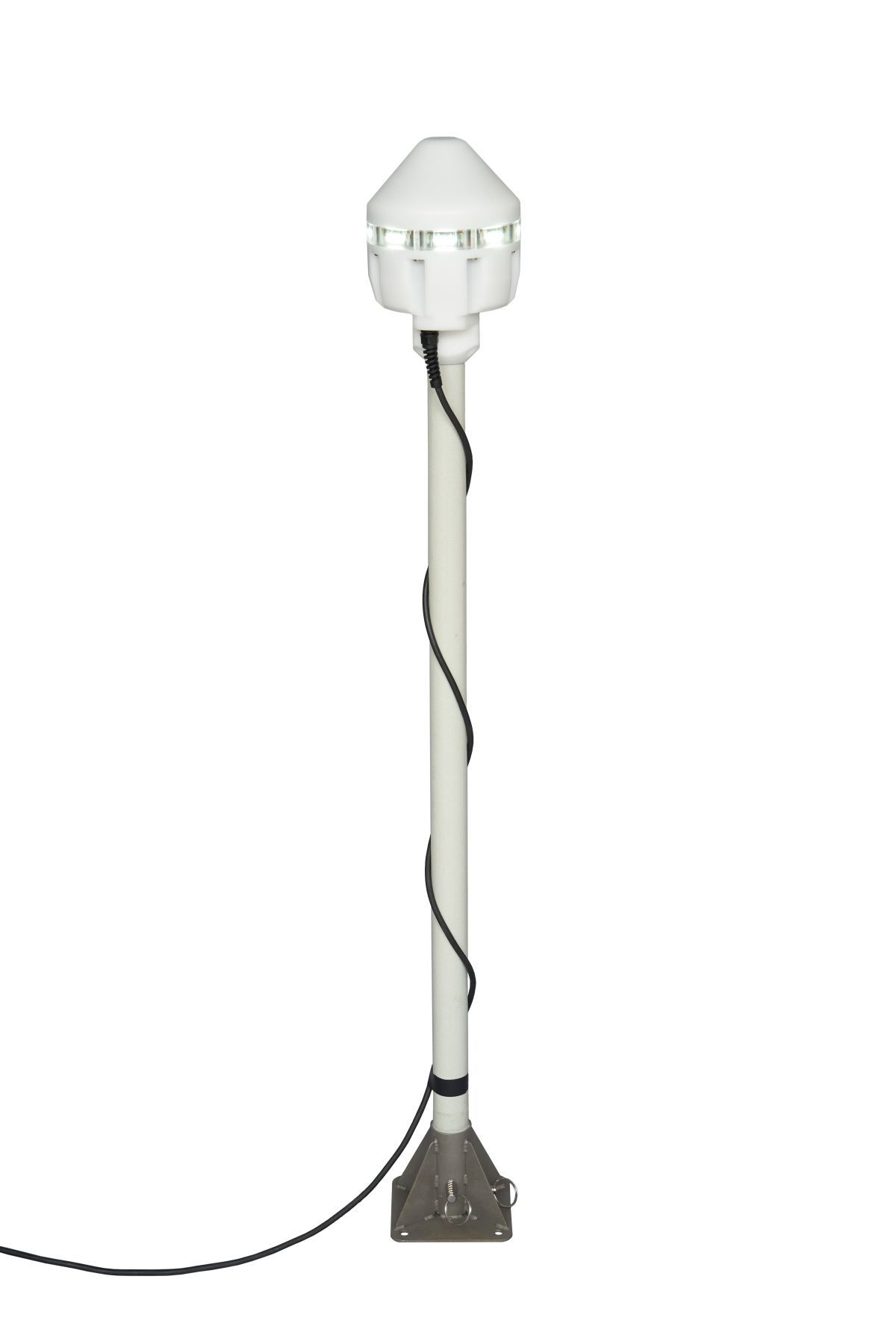

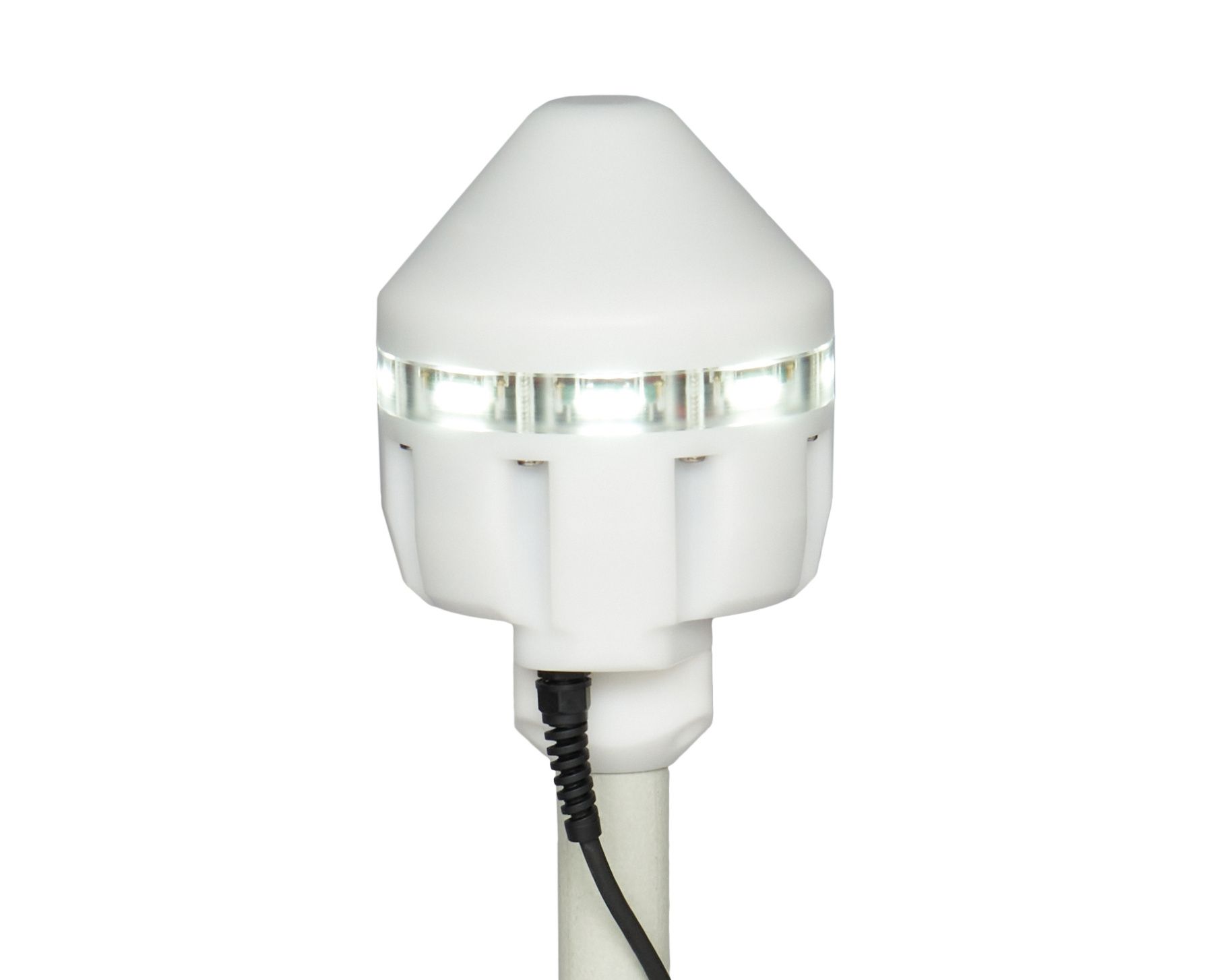

Les récepteurs FD sont équipés de feux de signalisation intégrés et offrent une évolutivité unique avec un nombre pratiquement illimité d'unités d'acquisition. Le système est optimisé pour les levés sismiques multi-canaux 2D/3D, où de 4 à 20 récepteurs GNSS ou plus fonctionnent simultanément. De plus, les récepteurs peuvent fonctionner en mode base mobile, c’est-à-dire lorsque la station de base est installée à bord du navire et que les coordonnées des équipements déportés sont mesurées avec une précision centimétrique par rapport à cette base. Cette approche permet d’avoir deux ou trois récepteurs à bord pour mesurer avec précision le cap et le roulis du navire, ainsi que pour " projeter " la précision du récepteur GNSS " PPP " du navire vers les équipements déportés. Les modems radio intégrés assurent la communication bidirectionnelle pour la réception des corrections et le retour du positionnement RTK vers le navire. La réception des données de navigation sur le PC s’effectue via l'unité modem radio avec interface Ethernet, ce qui permet de la placer à l'endroit le plus approprié à bord du navire.

Modems radio
Différents pays autorisent des gammes de fréquences non licenciées pour une utilisation civile. Nous utilisons une large gamme de modems RF et, en fonction de la zone d'utilisation, nous pouvons équiper les récepteurs avec des fréquences de 433 / 868 / 900 / 915 MHz, avec une puissance de sortie allant jusqu'à 1 W. La conception des récepteurs permet un remplacement facile des antennes des modems radio afin de garantir la portée de communication nécessaire.

• Chacun des récepteurs développés peut être utilisé en mode Base (installation fixe sur terre) ou en mode Rover.
• L'alimentation des récepteurs GNSS NK/FD ainsi que des unités de feux de signalisation externes est assurée par des batteries étanches d'une capacité de 95 Wh. Ces batteries peuvent être transportées sans aucun problème par n'importe quel moyen de transport et offrent une autonomie d'au moins 5 jours. Si vous avez besoin de plus d'autonomie, nous pouvons proposer des batteries encore plus puissantes.
• Tous les récepteurs sont résistants aux vibrations : l'électronique est littéralement suspendue sur une " jupe " élastique à l'intérieur d'un boîtier spacieux.
• Les feux de signalisation externes sont équipés d'un photodétecteur pour une mise en marche/arrêt automatique. Le mode de fonctionnement des feux intégrés dans les récepteurs FD peut non seulement être programmé par le temps, mais aussi contrôlé directement depuis le navire via la liaison radio.
• Les récepteurs GNSS FD embarqués et déportés sont unifiés et ne diffèrent pas les uns des autres.
• Le récepteur GNSS NK embarqué est équipé d'un connecteur PPS+NMEA0183 pour une utilisation avec DAQlink4 / Sigma4.
