Équipement et logiciel pour des études géophysiques: conception, fabrication, soutien, fourniture
Récepteur géoélectrique multifonctions MEDUSA
L'enregistreur SGD-EEM MEDUSA est conçu pour mesurer les valeurs du potentiel électrique du dipôle récepteur (MN en anglais) et du courant du dipôle d'alimentation (AB en anglais) pour des signaux variant lentement, ainsi que pour mesurer les caractéristiques d'amplitude et de phase des composantes harmoniques du signal périodique.
Le complexe géoélectrique composé de l'enregistreur SGD-EEM MEDUSA, de l'émetteur SGD-EGC SKAT III et du commutateur CommDD2 permet de réaliser des levés d'imagerie de résistivité en courant continu (CC (DC en anglais)) et par polarisation induite (PI (IP en anglais)) (Tomographie par résistivité électrique (ERT en anglais)) en mode automatique..
Les enregistreurs MEDUSA et MEDUSA-II sont destinés aux études géophysiques avec la variété de techniques telles que :- Méthodes électriques en courant continu - CC (DC en anglais)
- Tomographie par résistivité électrique - (ERT en anglais)
- Polarisation induite - (IP en anglais) (dans les domaines du temps et de la fréquence)
- Sondage en fréquence - (FS en anglais)
- Potentiels spontanés - (SP en anglais)
- Mode test - contrôle des canaux d'entrée
- Mesure de résistance de la mise à la terre
- Mesure de courant en ligne du dipôle d'alimentation (AB en anglais)
- Compensation de la composante continue du signal d'entrée (offset)
- Mesures et stockage des données de levés dans la mémoire intégrée
L'enregistreur est équipé d'un générateur d'horloge intégré précis, qui assure la synchronisation avec un Émetteur.

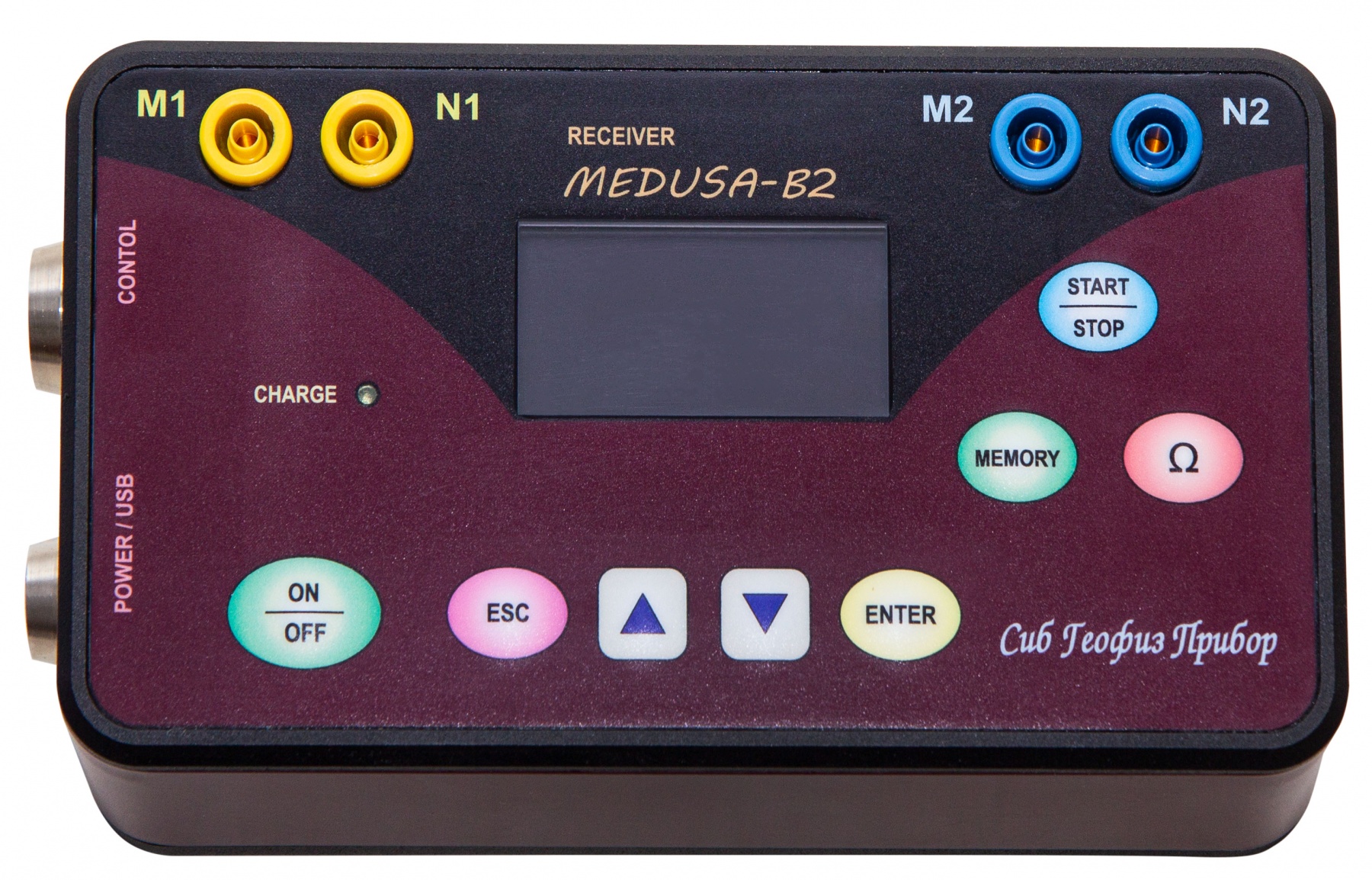

L'enregistreur à deux canaux MEDUSA - B2 (version avancée de MEDUSA) a deux canaux de dipôle récepteur (MN en anglais); générateur de test intégré et une batterie intégrée; des connecteurs RS422 + 1PPS pour récepteurs GPS / GLONASS externes, ainsi que des prises de connexion pour boîtier de commutation RS485 et RS232.
Kit de livraison:- Enregistreur SGD-EEM MEDUSA
- Câble d'alimentation 220 V (1,2 m) (1,2 m)
- Connecteur haute tension pour lignes de dipôle récepteur (MN en anglais) et de dipôle d'alimentation (AB en anglais) (8 pièces)
- Câble USB (1,2 m)
- Connecteur Switchbox
- Connecteur de liaison émetteur
- Harnais de sac à dos
- Batterie 12 V, 8,5 A • h (2 pièces)
- Chargeur de batterie et alimentation 220 V / 50 Hz à 12V / 2A.
|
Nombre de canaux (Dipôle récepteur (MN) et dipôle d'alimentation (AB)) |
2 |
|
Fréquences de fonctionnement |
0, 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.5, 39.0, 78.1, 156.25, 312.5 и 625.0 Hz |
|
Niveau de bruit inhérent au canal du dipôle récepteur (MN) (Ku = 8, FΔ = 0 ÷ 10 Hz) |
<1 µV |
|
Plage de tension d'entrée du canal du dipôle récepteur (MN) |
±10 V |
|
Coefficient de gain |
1 et 8 |
|
Impédance d'entrée |
> 60 MOhm |
|
Précision |
<1 % |
|
Convertisseur analogique-numérique (CAN) |
23 bits + caractère |
|
Lectures maximales enregistrées dans la mémoire |
131072 |
|
Horloge et calendrier intégrés |
oui |
|
Connexion à l'interface PC |
USB |
|
Source d'alimentation externe |
10.5 ÷ 30 V |
|
Consommation électrique maximale |
5(8) W |
|
Protection des équipements électriques |
IP66 |
|
Température de fonctionnement |
-40 ÷ +70°С |
|
Dimensions |
210 x 110 x 70 mm |
|
Poids du récepteur |
<1.2 kg |
|
Poids de l'ensemble avancé |
<4.3 kg |
