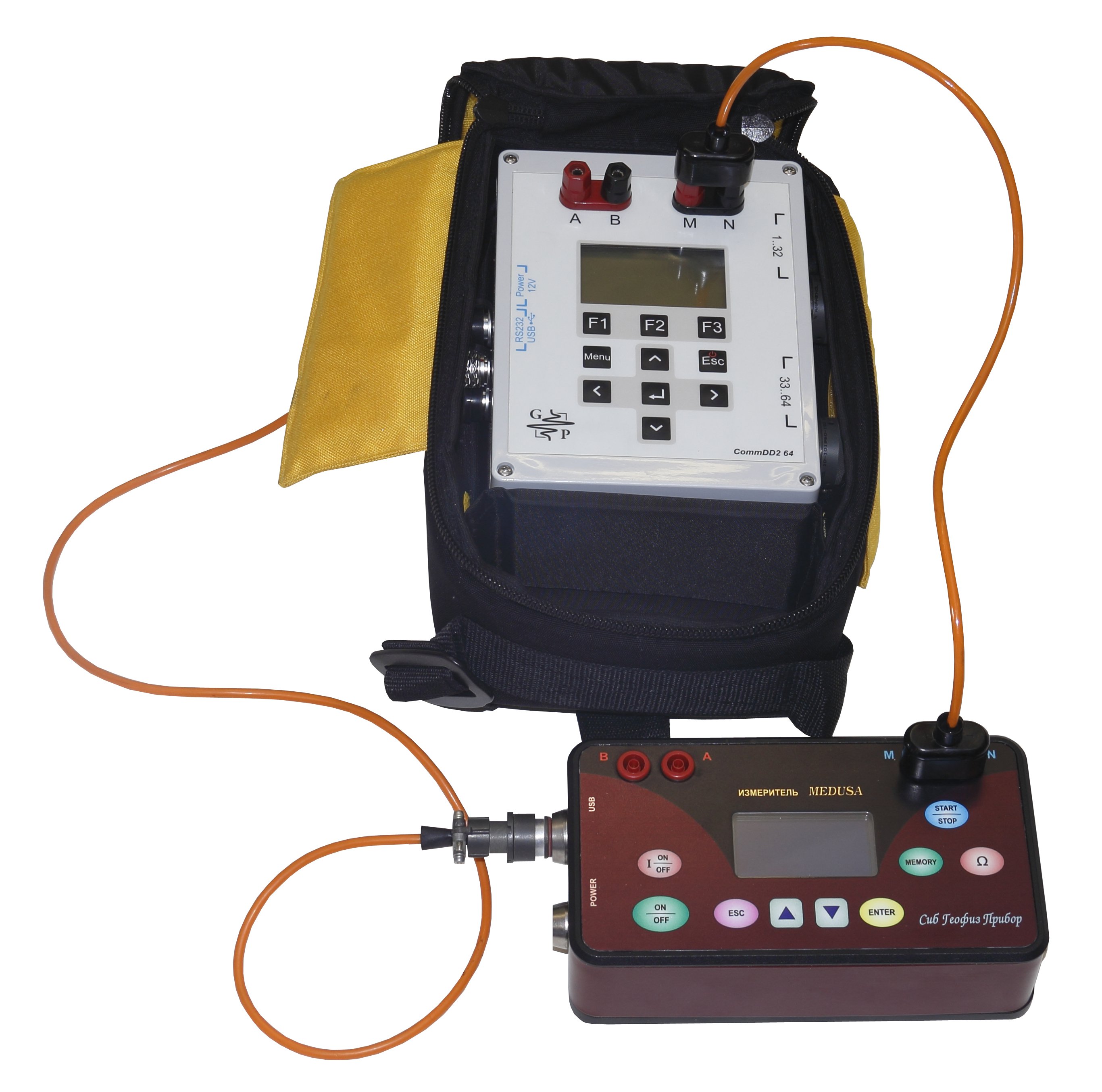

Ensemble de tomographie électrique MEDUSA-SCAT + boîtier de commutation CommDD2

Le complexe géoélectrique composé de l'enregistreur SGD-EEM MEDUSA de l'émetteur  SGD-EGC SKAT III et du commutateur CommDD2 est conçu pour les levés géophysiques en utilisant diverses méthodes telles que :

• Méthodes électriques en courant continu
• Tomographie par résistivité électrique
• Polarisation induite
• Sondage en fréquence
• Potentiels spontanés

L'enregistreur SGD-EEM MEDUSA est conçu pour mesurer le potentiel et le courant électriques pour des signaux variant lentement, ainsi que pour mesurer les caractéristiques d'amplitude et de phase des composantes harmoniques du signal périodique.

L'enregistreur est équipé d'un générateur d'horloge intégré précis.

L'émetteur SGD-EGC SKAT III est conçu pour générer des impulsions électromagnétiques rectangulaires bipolaires (avec un rapport cyclique réglable) dans la plage de fréquences 0,019–625 Hz et la plage de courant 1-1000 mA.

Faisant partie de l'ensemble, le commutateur  CommDD2  permet de réaliser des études de tomographie par résistivité électrique (ERT en anglais) à haute résolution. Il permet de commuter les lignes de réception et d'émission sans aucune restriction. Il existe 2 façons possibles de commuter les électrodes sur les lignes - manuellement ou automatiquement selon un protocole de mesure prédéfini. Le commutateur permet l'utilisation de tout protocole d'accumulation de signaux disponible pour les mesures linéaires ou surfaciques en tomographie par résistivité électrique.

Zond Software est une solution prête à l'emploi qui peut être appliquée à toutes les étapes des études géophysiques, de la modélisation mathématique et de l'élaboration de protocoles de mesure à l'inversion de données 3D. ZondProtocol permet de créer des protocoles de toute complexité combinant tous types de réseaux d'électrodes de tomographie par résistivité électrique (ERT en anglais). En fonction de la résistivité moyenne des roches et du niveau de réponse minimum, le logiciel sélectionne les paramètres optimaux du réseau d'électrodes.

ZondRes2D et ZondRes3D sont une solution clé en main pour l'imagerie de la résistivité et de la polarisation induite (IP en anglais), et résolvent un large éventail de problèmes de la modélisation mathématique et de l'analyse de sensibilité au contrôle de la qualité, au traitement des données de terrain et à l'inversion 2D et 3D. Une interface pratique et une variété d'options de visualisation des données permettent de résoudre le plus efficacement un large éventail de problèmes géologiques.

• Ensemble standard (sans rangées de câbles ni électrodes):
  • Émetteur SGD-EGC200 SKAT III
  • Récepteur SGD-EEM MEDUSA
  • Commutateur CommDD2
• Ensemble professionnel :
  • Émetteur SGD-EGC200 SKAT III
  • Récepteur SGD-EEM MEDUSA
  • Commutateur CommDD2
  • Rangées de câbles (24/32/36 prises / 5 m de distance entre les électrodes / 2 connecteurs d'extrémité) (2 pièces)
  • Électrodes en titane 0,3 m (50 / 65 / 75 pièces)
  • Connecteur câble-électrode (50 / 65 / 75 pièces)
  • Sacs carquois pour électrodes (2 pièces)
  • Bobine de câble RT-1S
  • Câble (1 km.)
  • Sac de transport (2 pièces)

Le contenu du colis peut être modifié sur demande spéciale.
